SPOTTER 8000 ALU/FE

Opis

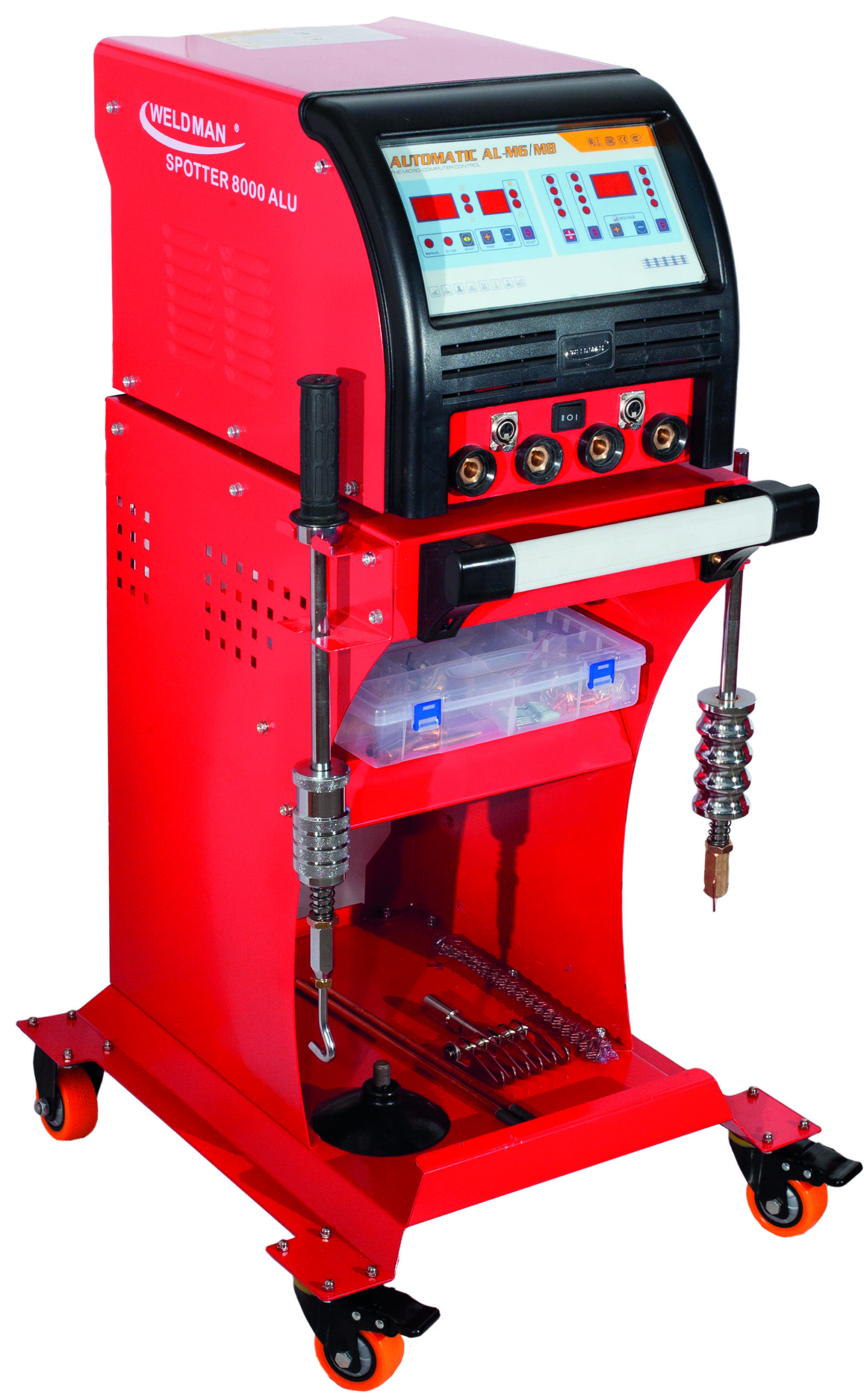

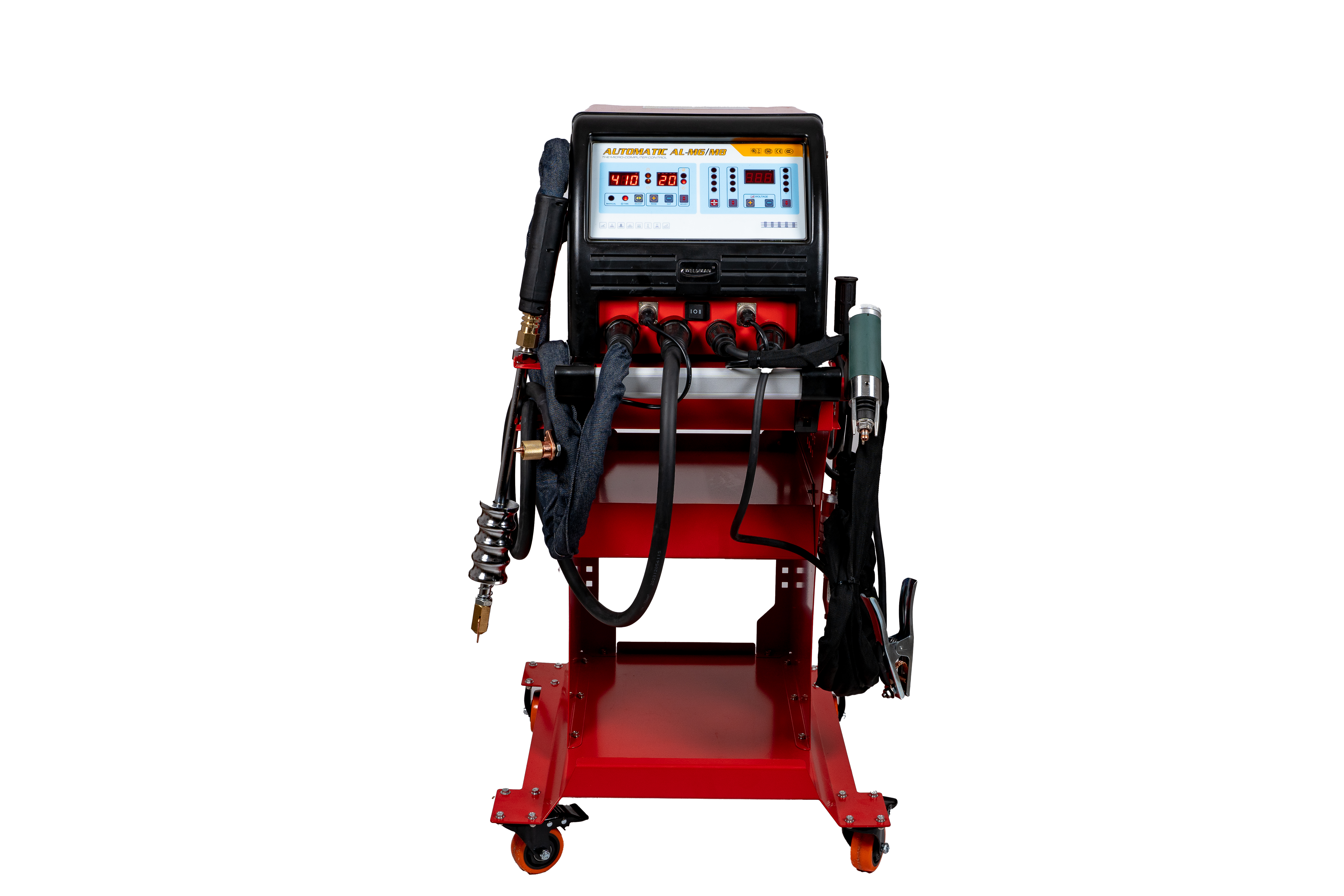

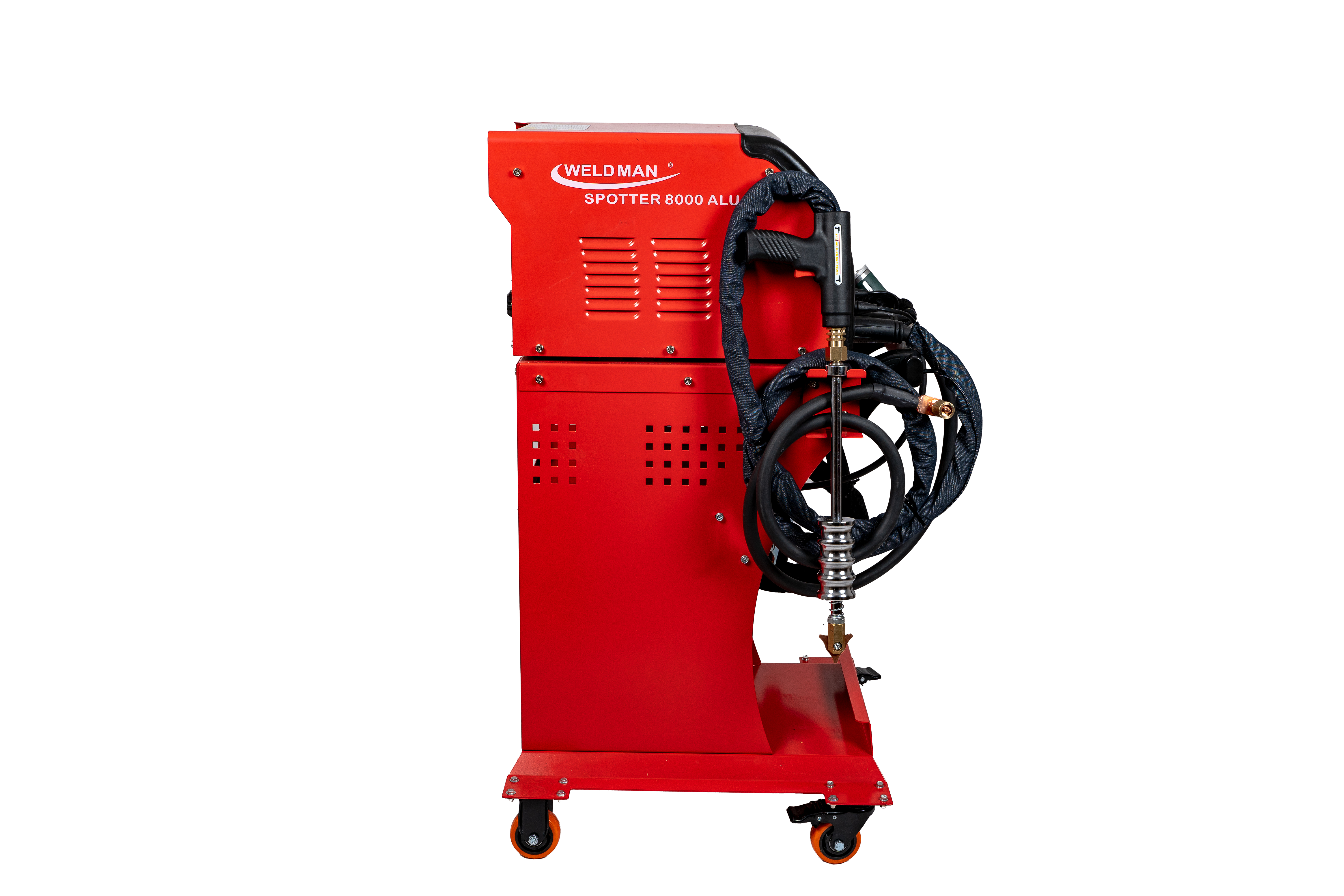

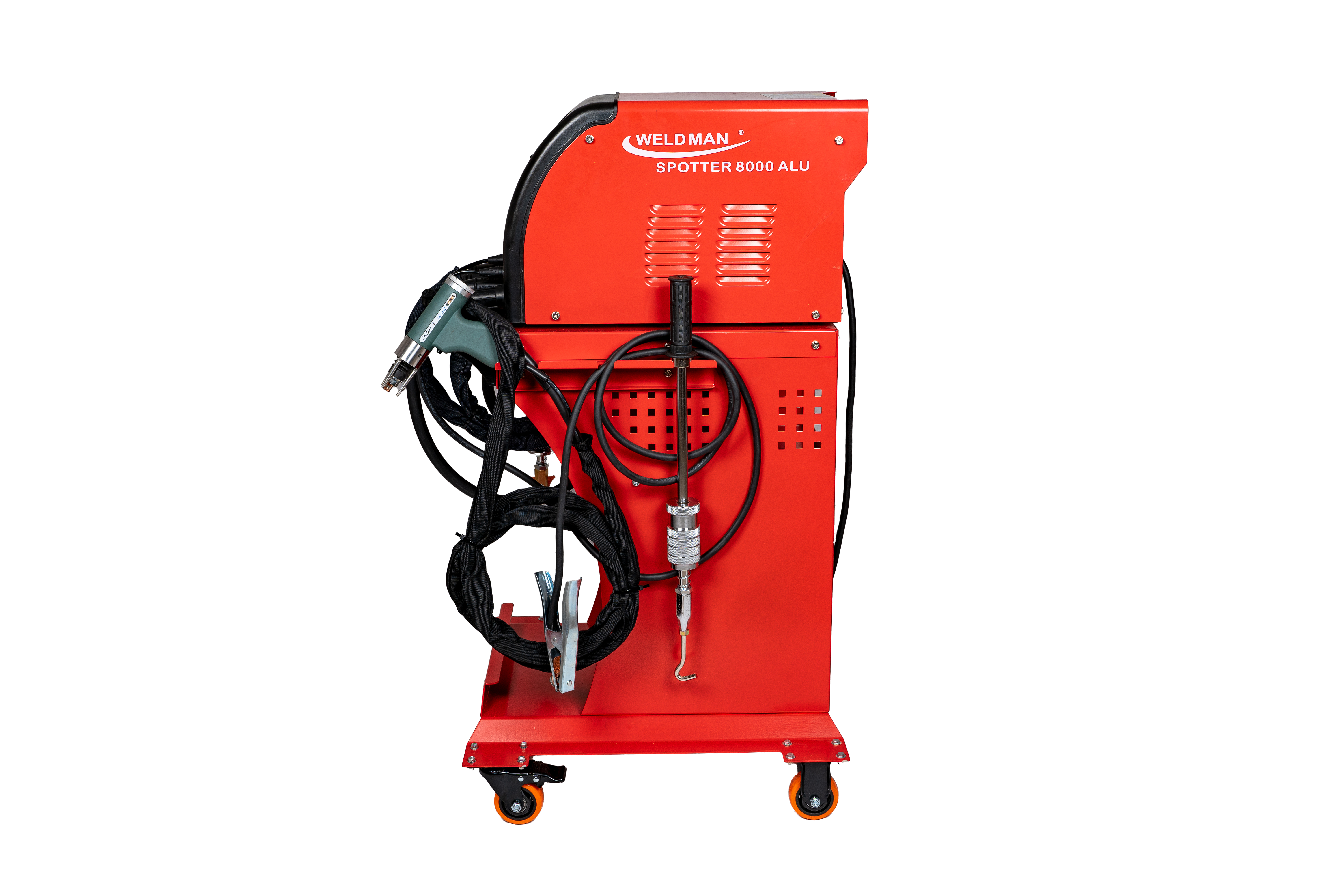

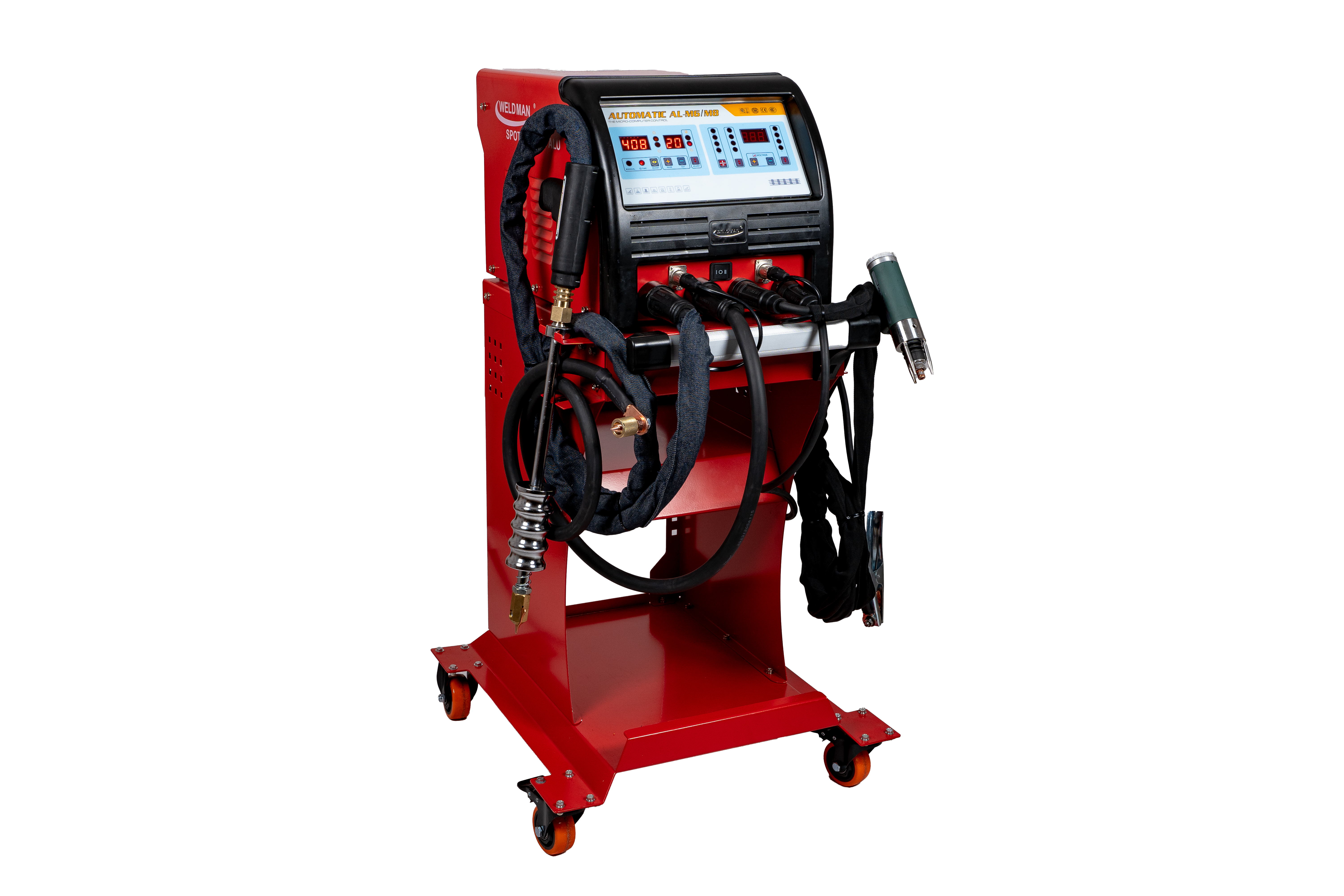

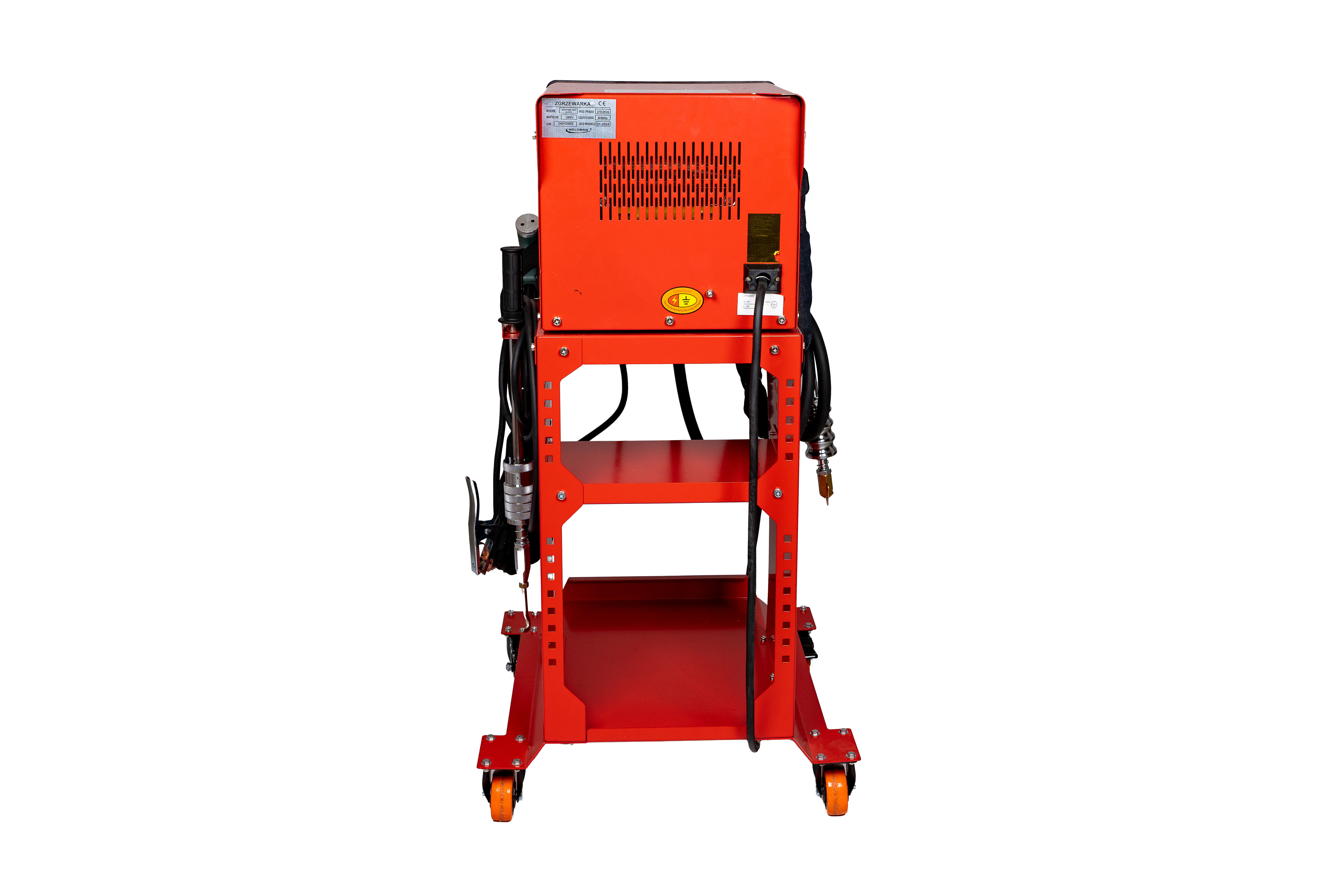

Sterowana mikroprocesorowo zasilana dwufazowo zgrzewarka SPOTTER 8000 ALU została zaprojektowana do obróbki blach w postaci przygrzewania kołków ze stali, stali nierdzewnej, aluminium i mosiądzu metodą zgrzewania kondensatorowego lub zgrzewania oporowego oraz jednostronnego zgrzewania, przecinania oraz rozgrzewania blach za pomocą elektrody węglowej.

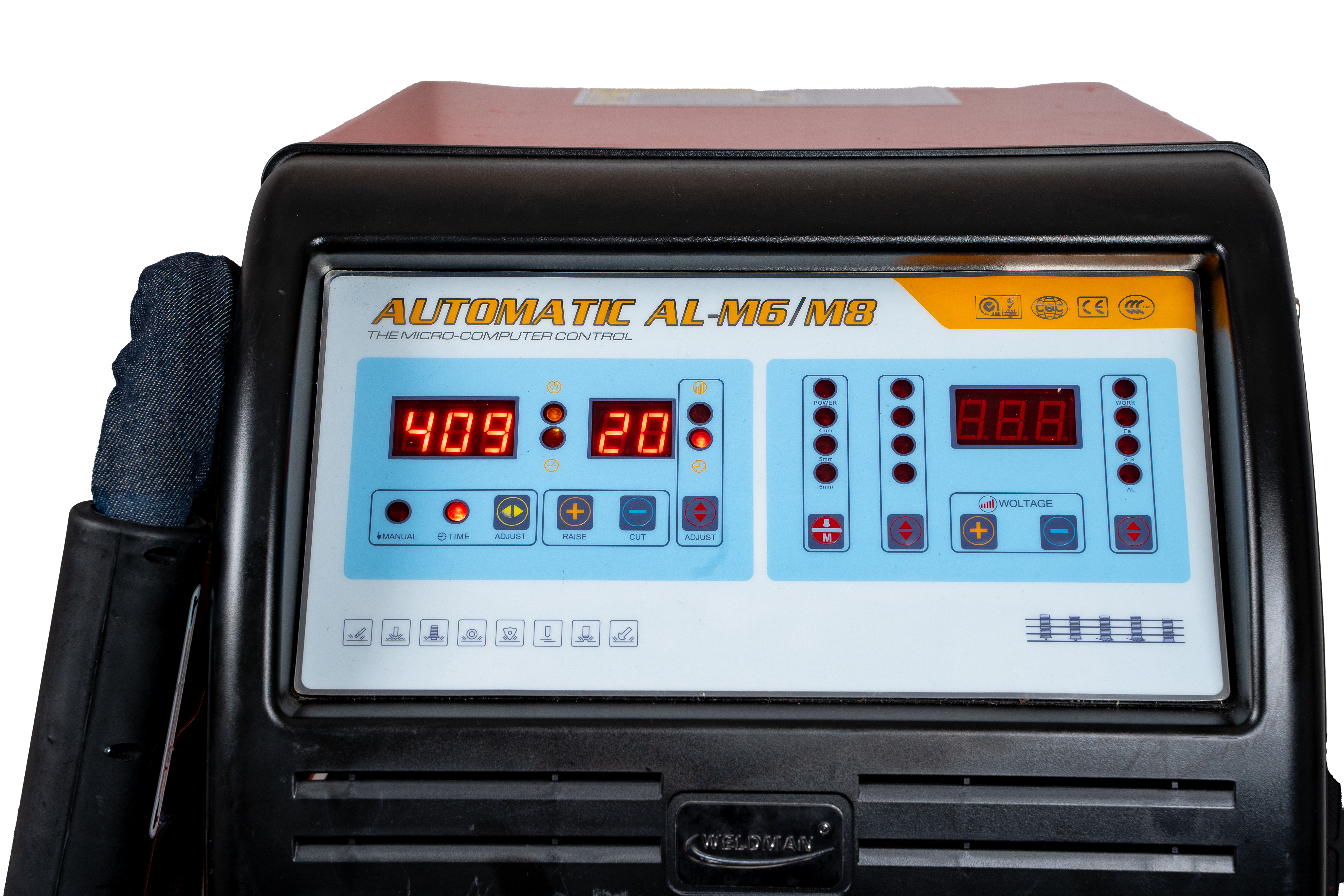

Wszystkie ustawienia dostępne są na miękkim panelu:
• metoda zgrzewania kondensatorowego:
– wybór średnicy kołka (M3-M4-M5-M6-M8)
– wybór rodzaju zgrzewanego materiału (stal/stal nierdzewna/aluminium)
– cyfrowy wyświetlacz LED wskazujący napięcie kondensatorów
– regulacja napięcia prądu zgrzewania indywidualna lub programowa
– możliwość zapisania w pamięci 135 programów (45 programów dla każdego z 3 rodzajów materiałów)
• metoda zgrzewania oporowego:
– regulacja czasu zgrzewania (1-99)
– regulacja prądu zgrzewania (5-99)
– przełączanie trybu pracy uchwytu (pistoletu): ciągła/czasowa

Zgrzewarka SPOTTER 8000 ALU jest połączeniem dwóch typów zgrzewarek: kondensatorowej i oporowej w jednym urządzeniu. Dzięki temu znajduje zastosowanie w zakładach i warsztatach obróbki blach z różnych rodzajów materiałów.

Wyposażenie

Na wyposażeniu standardowym posiada:
– wózek transportowy z hamulcem na przednich kołach
– przewód zasilający 400V bez wtyczki 2,2 m
– przewód roboczy z uchwytem (pistoletem z głowicą 3-pinową) i wtyczką 3-pinową 3 m (DX50) do zgrzewania
kondensatorowego (wyładowczego)
– przewód masowy z zaciskiem masy 3 m (DX50) do zgrzewania kondensatorowego (wyładowczego)
– przewód roboczy z uchwytem (pistoletem) i wtyczką 3-pinową 2 m (DX50) do zgrzewania oporowego
– przewód masowy z końcówką masy 2 m (DX50) do zgrzewania oporowego
– wybijak z hakiem do drutu falistego lub podkładek okrągłych i prostych
– wybijak do uchwytu (pistoletu) do podkładek trójkątnych
– elektrody węglowe: 2 szt.
– uchwyt grzebieniowy 6 pazurów do wyciągania
– ssawkę próżniową mechaniczną z tuleją
– drut falisty L=300 mm: 10 szt.
– skrzynkę z narzędziami roboczymi i materiałami eksploatacyjnymi zawierającą:
– uchwyt do zgrzewania kołków z gwintem M3: 1 szt.
– uchwyt do zgrzewania kołków z gwintem M4: 1 szt.
– uchwyt do zgrzewania kołków z gwintem M5: 1 szt.
– uchwyt do zgrzewania kołków z gwintem M6: 1 szt.
– uchwyt do zgrzewania kołków z gwintem M8: 1 szt.
– zestaw kluczy z nasadką do mocowania uchwytu do zgrzewania w głowicy pistoletu
– uchwyt do wyciągania kołków z gwintem wewnętrznym M4: 5 szt.
– uchwyt do wyciągania kołków z gwintem wewnętrznym M5: 5 szt.
– uchwyt do wyciągania kołków z gwintem wewnętrznym M6: 5 szt.
– kołki do zgrzewania kondensatorowego aluminiowe M4: 100 szt.
– kołki do zgrzewania kondensatorowego aluminiowe M5: 100 szt.
– kołki do zgrzewania kondensatorowego aluminiowe M6: 100 szt.
– kołki stalowe miedziowane (różne gwinty): 20 szt.
– podkładki okrągłe 10 mm: 50 szt.
– podkładki proste: 10 szt.
– podkładki proste skręcone: 10 szt.
– podkładki trójkątne: 5 szt.
– uchwyt do elektrody węglowej
– elektrodę do wyrównywania nierówności
– elektrodę do podkładek okrągłych i prostych
– elektrodę dwustronną do nitów
– elektrodę do podkładek prostych
– elektrodę do zgrzewania jednostronnego i przygrzewania drutu falistego

Dane techniczne

Kod 106 134
Typ urządzenia SPOTTER 8000 ALU/FE
Napięcie zasilania [V] 400
Moc prądu zasilania [kVA] 2/18,5
Natężenie prądu zasilania [A] 20-85
Natężenie prądu zgrzewania [A] 7500
Napięcie prądu zgrzewania [V] 1-11,5
Regulacja czasu zgrzewania [ms] 1-99
Napięcie prądu zgrzewania kondensatorowego [VDC] 20-200
Klasa ochrony [IP] 21
Wymiary zgrzewarki [cm] 35x51x35
Wymiary zgrzewarki z wózkiem [cm] 56x62x106
Waga zgrzewarki [kg] 28/50

Do pobrania

instrukcja_SPOTTER 8000 ALU_FE
