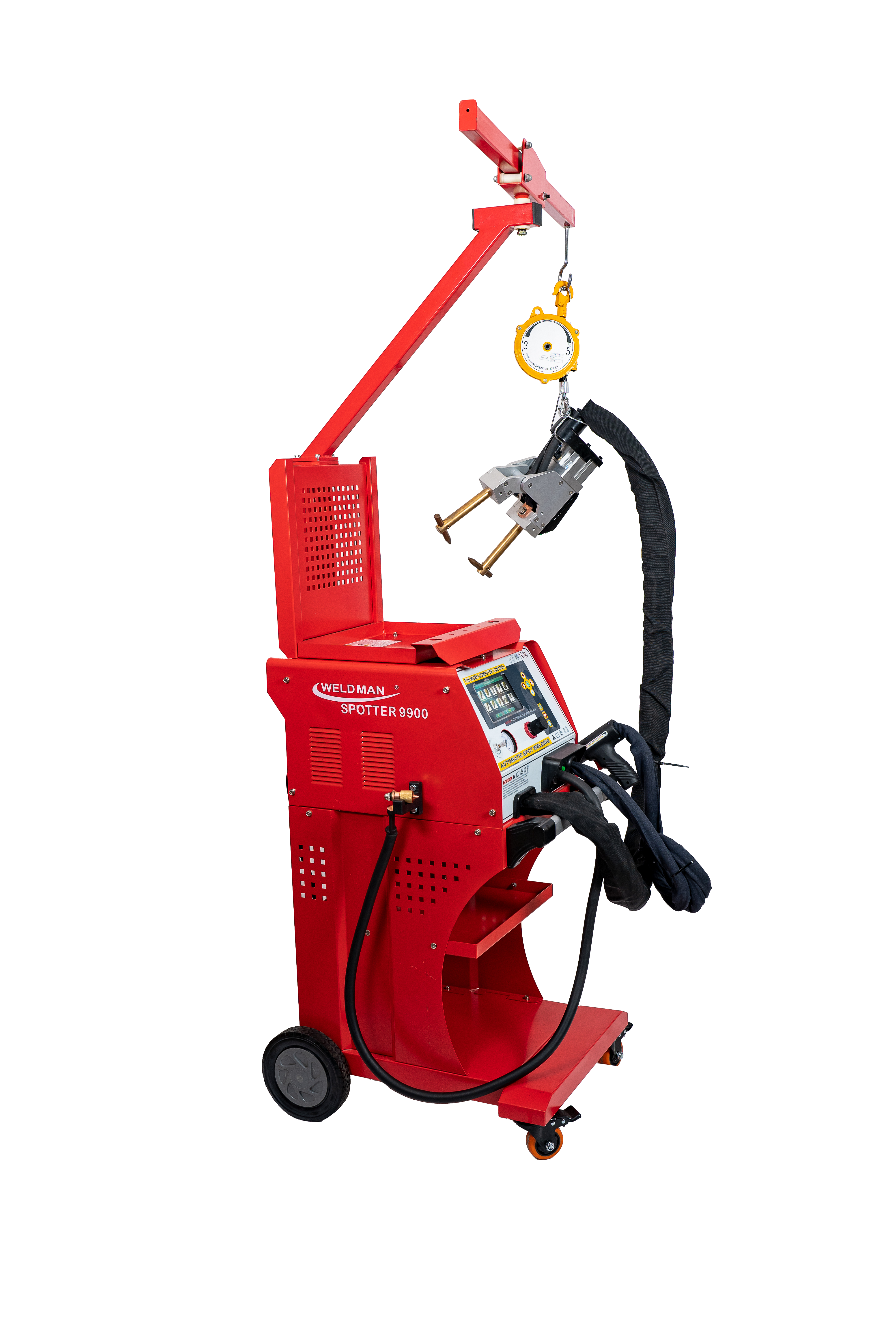

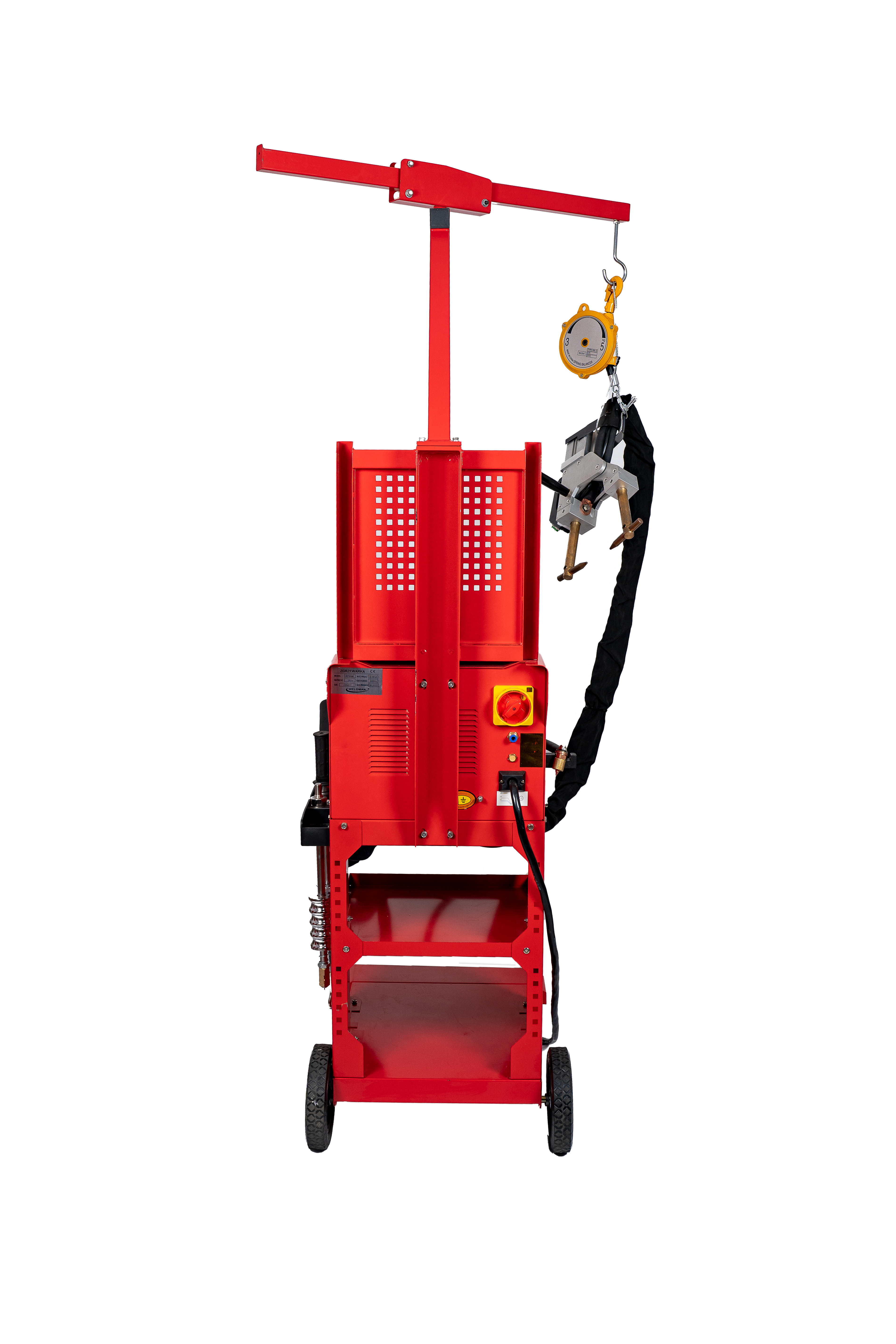

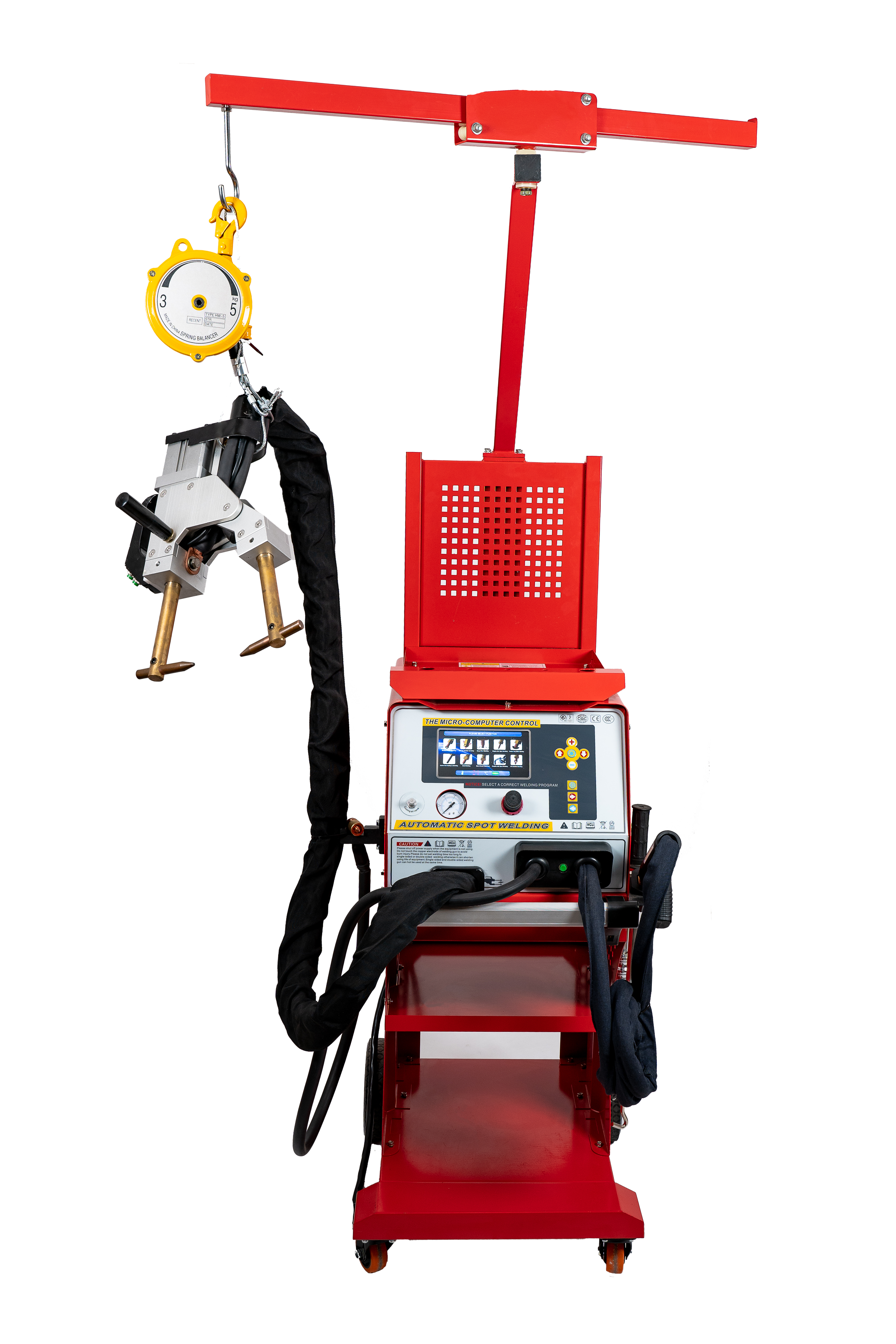

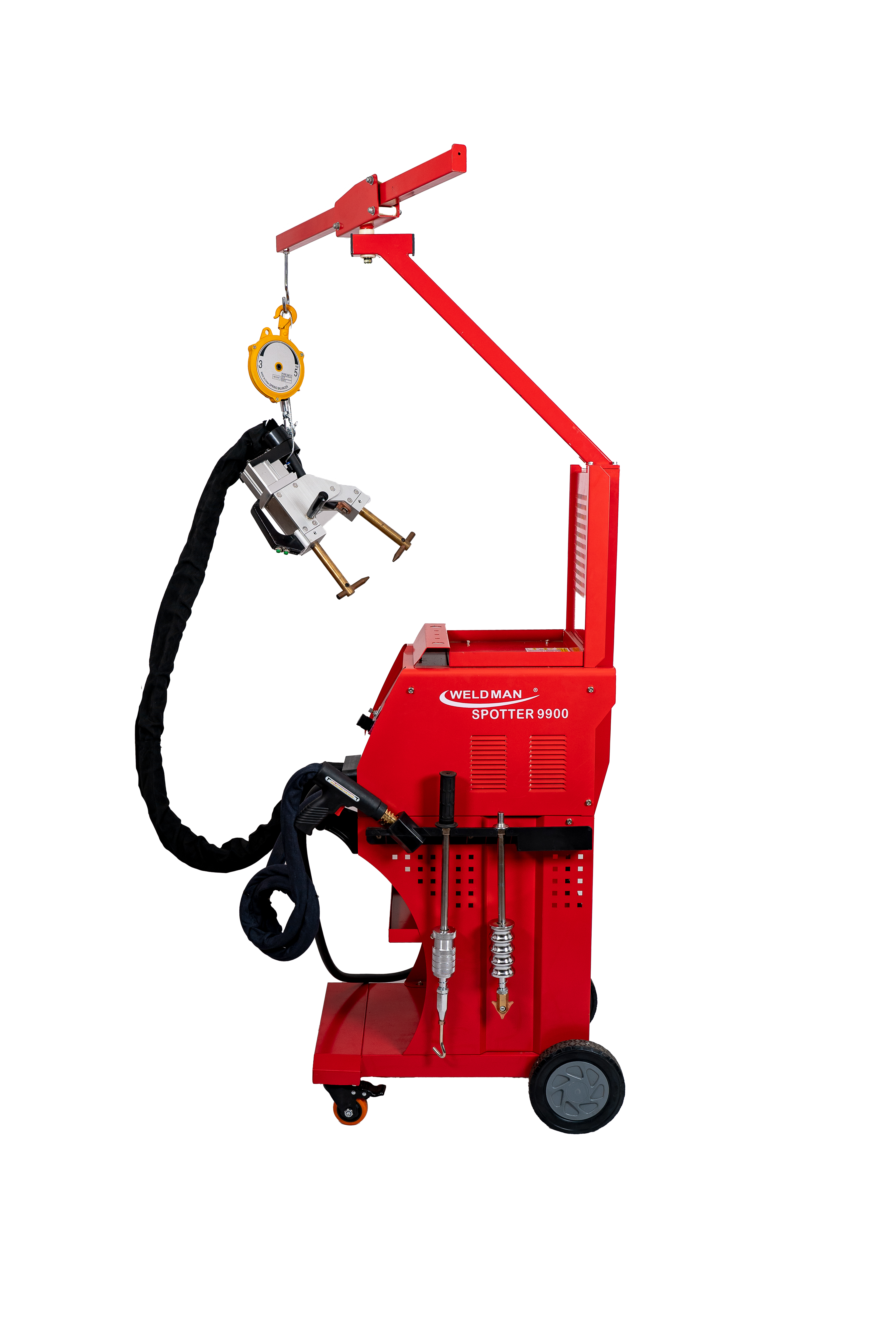

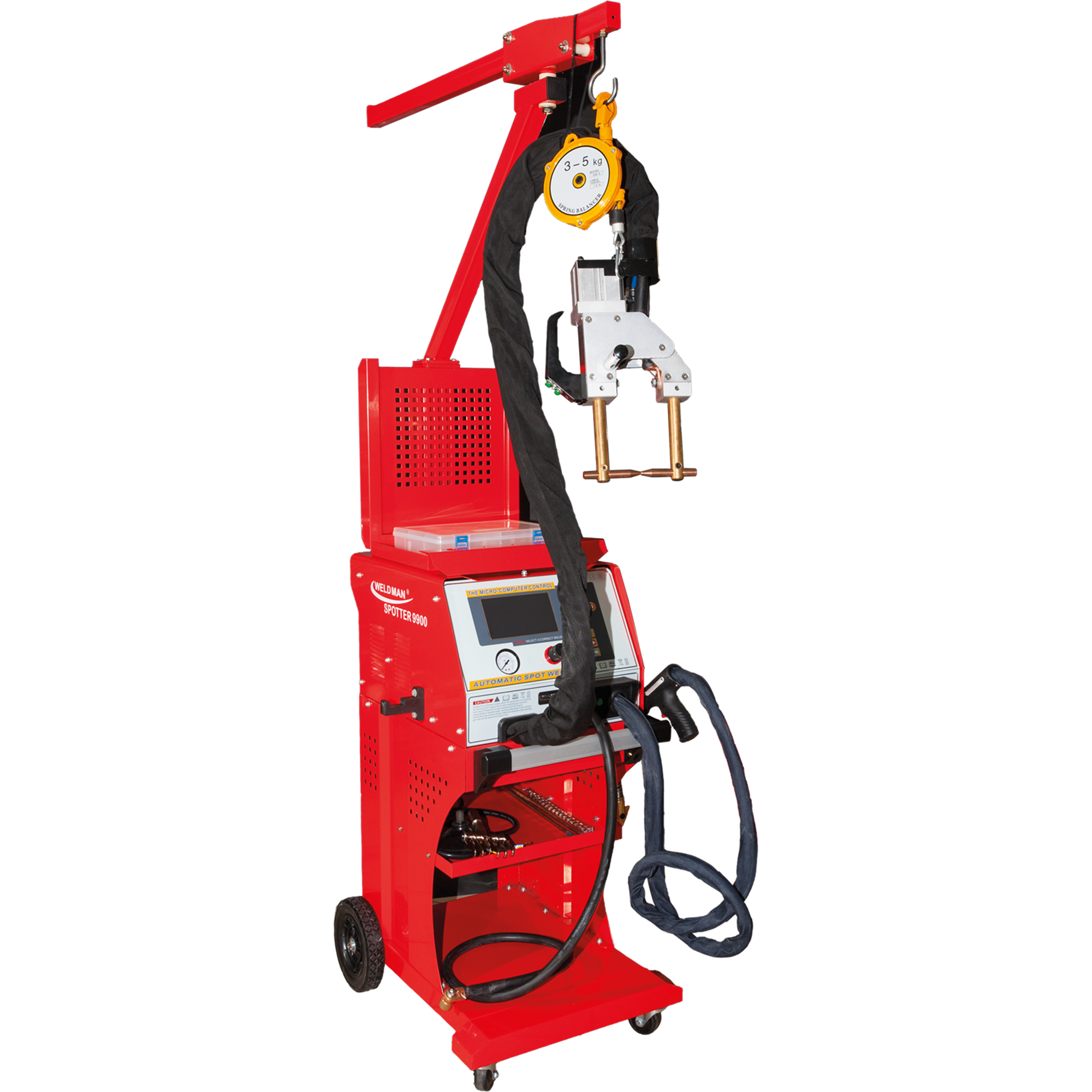

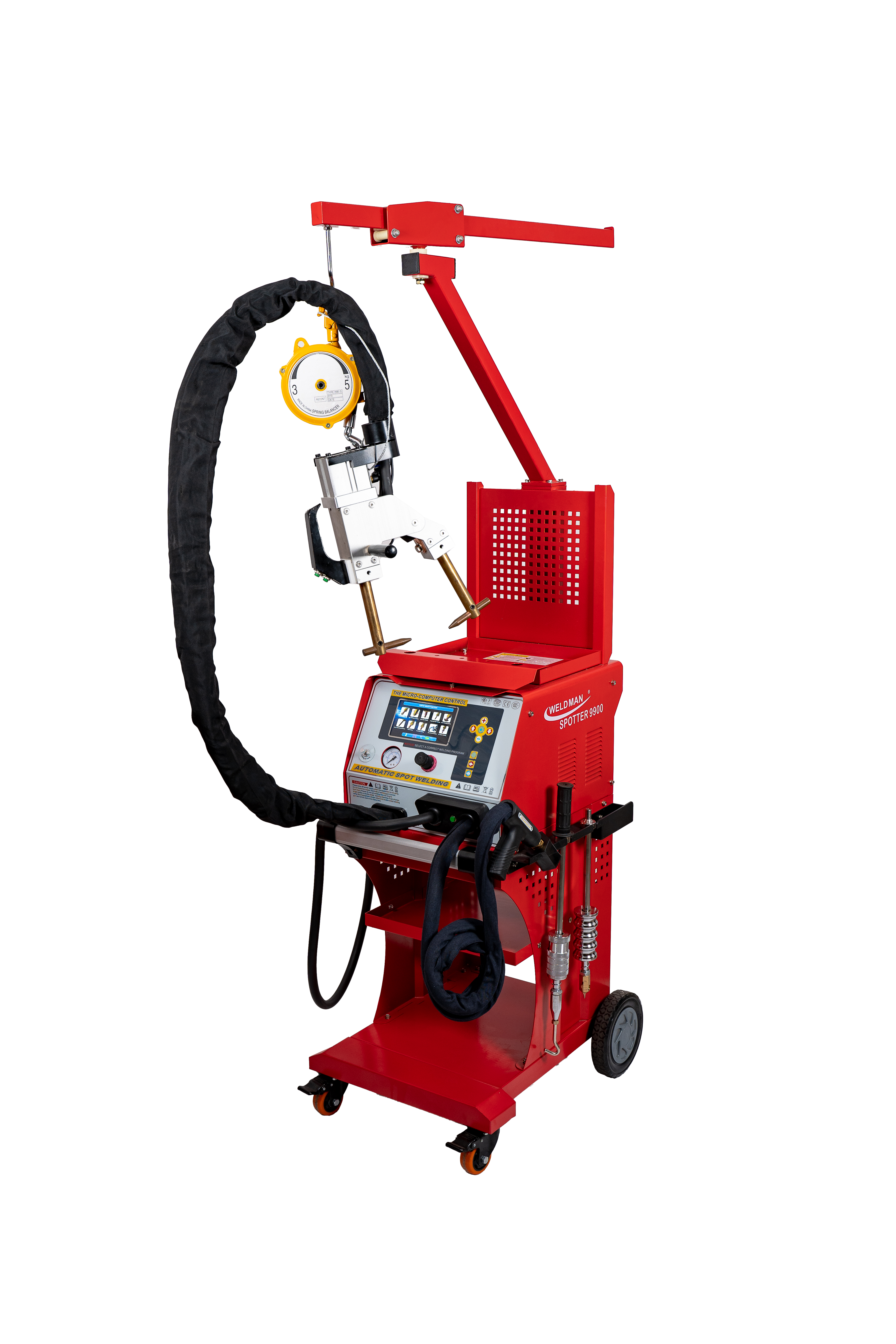

SPOTTER 9900

Opis

Sterowana mikroprocesorowo zgrzewarka SPOTTER 9900 została zaprojektowana do obróbki blach w postaci jednostronnego i dwustronnego zgrzewania, wyciągania (poprzez przygrzewanie elementów o różnych kształtach), do ich przecinania oraz rozgrzewania za pomocą elektrody węglowej. Zgrzewarka posiada pamięć ostatnich ustawień, funkcję pulsu niezbędną do zgrzewania blach ocynkowanych oraz funkcję zgrzewania blach HSS.

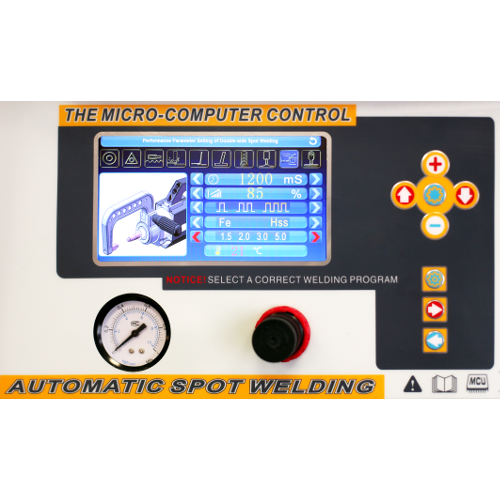

Dotykowy wyświetlacz graficzny LCD w intuicyjny sposób umożliwia wybór jednego z 10 trybów pracy z ich regulacją:
– parametrów zgrzewania (czasu, prądu, rodzaju pulsu)
– selektywnym wyborem zgrzewanego materiału: stal węglowa/ocynkowana/nierdzewna
– selektywnym wyborem grubości zgrzewanego materiału (0,6 mm/0,8 mm/1,0mm/1,2mm/1,5mm/2,0mm/3,0mm/4,0mm)
oraz wskazaniem temperatury zgrzewarki.

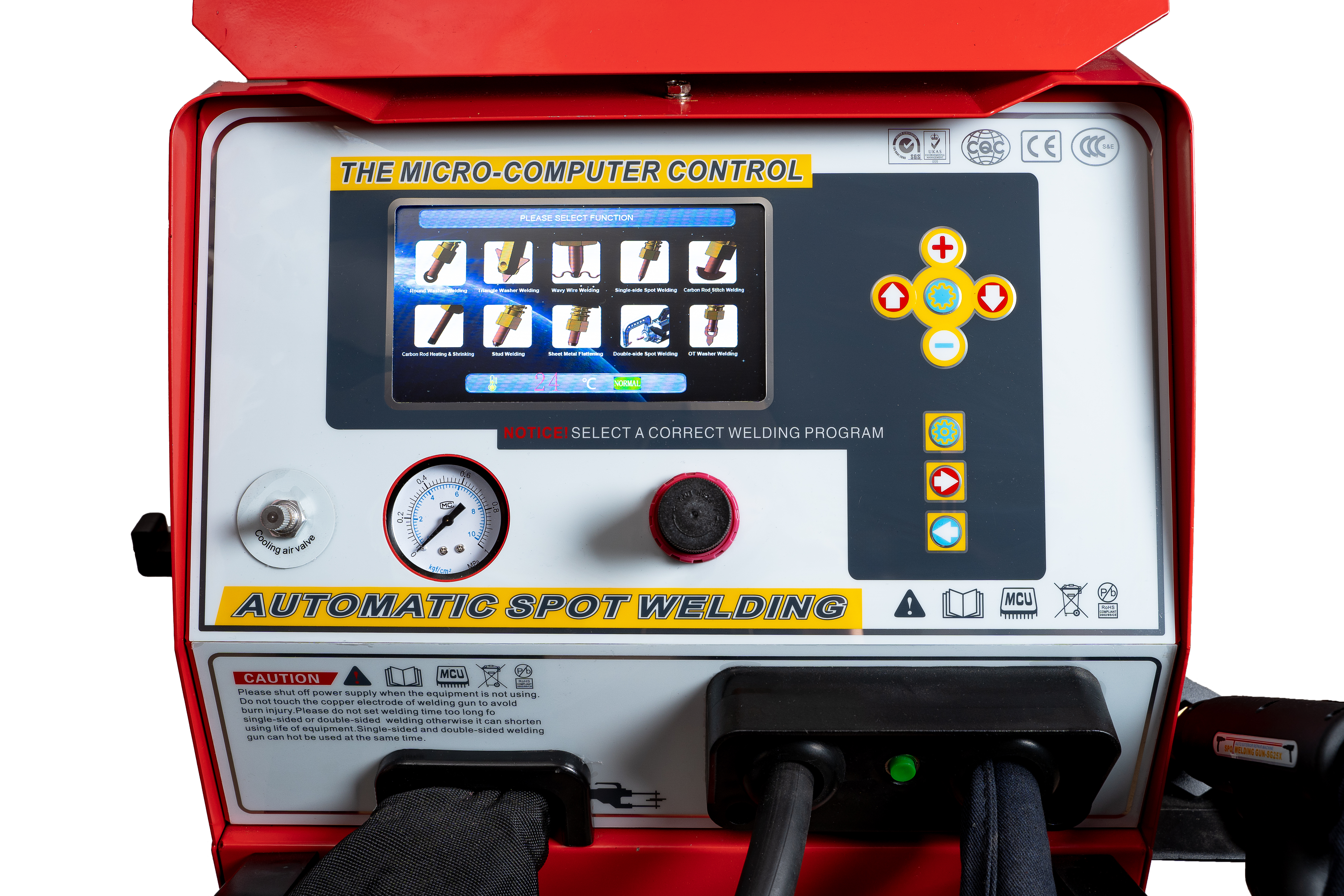

Regulacja parametrów pracy może się odbywać równoległe na ekranie dotykowym lub przyciskami na panelu przednim. Na panelu przednim umieszczony jest również wskaźnik ciśnienia sprężonego powietrza. Zgrzewarka ma szerokie zastosowanie zarówno w warsztatach wykonujących profesjonalne naprawy blacharskie dla motoryzacji jak i w przemyśle.

Wyposażenie

Na wyposażeniu standardowym posiada:

  • -zgrzewarka
  • -wózek transportowy
  • -wysięgnik z regulowanym wysuwem i balanserem EW-5 L=1,5m 3-5 kg
  • -przewód L=2 m z kleszczami pneumatycznymi typu X
  • -młotek kinetyczny do uchwytu (pistoletu) do podkładek trójkątnych
  • -młotek kinetyczny z hakiem do drutu falistego lub podkładek okrągłych i prostych
  • -młotek kinetyczny z przyssawką próżniową pneumatyczną
  • -elektrody węglowe 2 szt.
  • -przewód roboczy z uchwytem (pistoletem) 2,2 m
  • -przewód zasilający 2,5 m
  • -przewód masowy z końcówką masy 2 m
  • -uchwyt do zgrzewu grzebieniowego 6 palców

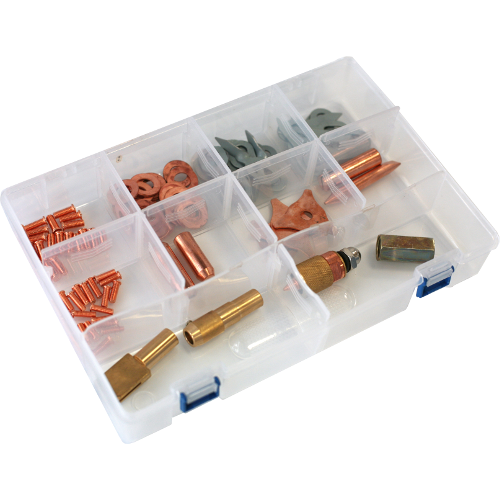

  • -skrzynka z narzędziami roboczymi i materiałami eksploatacyjnymi zawierająca:

– podkładki okrągłe 12 mm: 30 szt.
– podkładki trójkątne: 5 szt.
– podkładki proste: 10 szt.
– podkładki proste skręcane: 10 szt.
– śruba M5 L=16 mm: 20 szt.
– śruba M6 L= 16 mm: 20 szt.
– drut falisty L= 300 mm: 10 szt.
– elektroda do śrub
– elektroda do podkładek okrągłych
– elektroda do podkładek prostych
– elektroda do zgniatania nierówności (powstałych po wyciąganiu blachy)
– elektroda dwustronna do drutu falistego i do zgrzewu punktowego
– uchwyt do elektrody do drutu falistego
– uchwyt do podkładek trójkątnych
– końcówka masy

Dane techniczne

Kod 106 133
Typ urządzenia SPOTTER 9900
Napięcie zasilania [V] 400
Moc prądu zasilania [kVA] 22,8
Natężenie prądu zasilania [A] 20-125
Natężenie prądu zgrzewania [A] 11000
Napięcie prądu zgrzewania [V] 1-15,5
Regulacja czasu zgrzewania [ms] 0-9900
Max. grubość zgrzewanego materiału [mm] 4+4
Klasa ochrony [IP] 21
Wymiary zgrzewarki [cm] 62x55x136
Wymiary zgrzewarki z wózkiem [cm] 140x55x198
Waga zgrzewarki [kg] 92

Do pobrania

Instrukcja SPOTTER 9900
