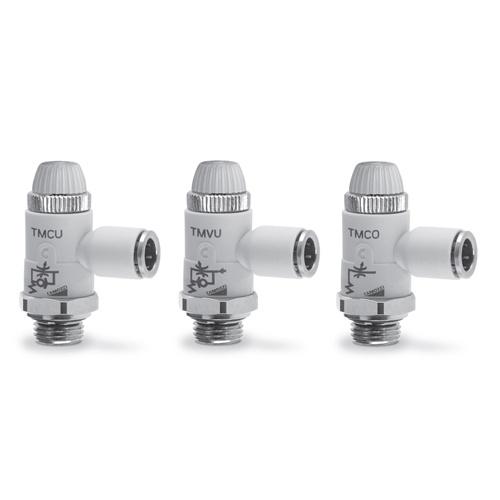

Regulatory Przepływu Serii TMCU, TMVU, TMCO

Kontrola przepływu w jednym lub dwóch kierunkach

Zawory z przyłączem typu banjo o nominalnych średnicach 2 mm – 3,8 mm – 5,8 mm – 8 mm

Gniazda:  G1/8, G1/4, G3/8, G1/2

Opis

Zawory tej serii zostały skonstruowane tak, aby zmniejszyć wymiary i jednocześnie zwiększyć charakterystyki przepływowe. Konstrukcja pozwala na łatwy montaż na siłowniku i w gnieździe zaworu sterującego oraz zapewnia dokładną i stopniową regulację.

Dane

Rodzaj konstrukcji iglicowa
Typ zaworu zwrotny, zwrotno-dławiący
Materiały korpus-tworzywo sztuczne
uszczeki-NBR
Gniazda M5, G1/8″, G1/4″, G3/8″, G1/2″
Temperatura pracy 0°C ÷ 60°C (-20°C dla suchego powietrza)
Ciśnienie pracy 0,5 ÷ 10 bar
Ciśnienie nominalne 6 bar
Czynnik roboczy powietrze filtrowane

Do pobrania

regulatory przeplywu serii TMCU, TMVU, TMCO
