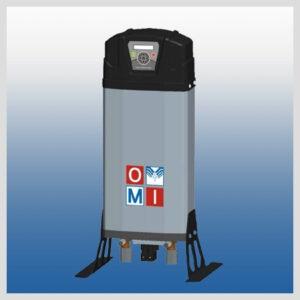

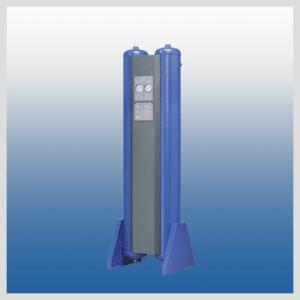

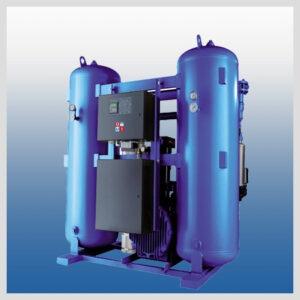

Osuszacz adsorpcyjny

Osuszacze adsorpcyjne usuwają wilgoć z powietrza pod ciśnieniem. Jest to bardzo często stosowany element układu uzdatniania powietrza wytwarzanego przez sprężarkę.

Osuszacze adsorpcyjne są stosowane w sytuacjach, gdy konieczne jest uzyskanie temperatury punktu rosy -40°C/-70°C. Mają one zastosowanie przede wszystkim w końcowej fazie uzdatniania. Osuszacze adsorpcyjne znajdą zastosowanie wszędzie tam, gdzie wymagana jest wysoka jakość sprężonego powietrza (2 klasa wg ISO 8573-1) np. aplikacje w przemyśle chemicznym lub farmaceutycznym.

Zasada działania osuszacza adsorpcyjnego regenerowanego na zimno:

  • sprężone powietrze jest kierowane (przez elektrozawór) od dołu do kolumny A
  • wewnątrz kolumny znajduje się złoże sorbentu z aktywowanego tlenku aluminium, które wchodzi w reakcję ze sprężonym powietrzem,
  • podczas tego procesu sorbent odbiera z powietrza znajdującą się w nim wodę
  • osuszone powietrze górą jest odprowadzane do instalacji sprężonego powietrza
  • 15% osuszonego powietrza jest kierowane od góry do kolumny B celem oczyszczenia złoża
  • sprężone powietrze w kolumnie B odbiera od znajdującego się tam złoża sorbentu wodę a następnie jest wypuszczane do powietrza atmosferycznego poprzez tłumik hałasu umieszczony na wyjściu w dolnej części osuszacza
  • w następnym etapie elektrozawór zmienia kierunek przepływu sprężonego powietrza: kieruje go od dołu do kolumny B, skąd 15% osuszonego powietrza jest kierowane do kolumny A celem oczyszczenia złoża
  • następnie cały proces jest powtarzany
