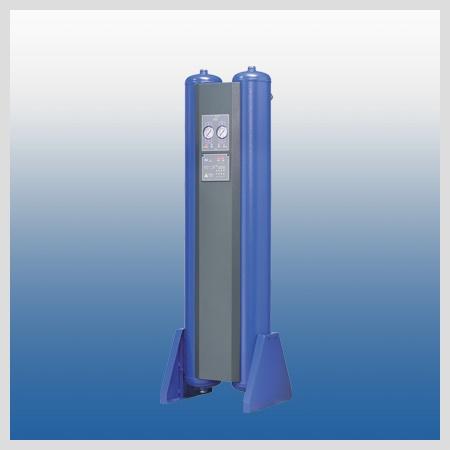

Osuszacze adsorpcyjne HL (regeneracja na zimno)

Standardowe parametry odniesienia:
Temperatura wlotowa osuszacza: 35°C (max. 50°C)
Ciśnienie pracy: 7 bar
Cykl praca/oczyszczanie złoża: 5 min/5 min
Ilość spręż. pow. do oczyszczenia złoża: 7-15%
Punkt rosy przy ciśnieniu 7 bar: -40°C
Zasilanie: 230/1/50

Opis

Seria typowych osuszaczy adsorpcyjnych przeznaczona do aplikacji przemysłowych wymagających sprężonego powietrza o II klasie czystości np. przemysł chemiczny, farmaceutyczny czy do zastosowań laboratoryjnych.
Ze względu na fakt bardzo dużej wrażliwości sorbentu z aktywowanego tlenku aluminium na zanieczyszczenia olejowe, konieczne jest zastosowanie filtra z wkładem koalescencyjnym typu HF przed osuszaczem adsorpcyjnym. Jego zastosowanie zapewni prawidłowe działanie osuszacza i wydłuży jego żywotność. Zaleca się także zastosowanie filtra z wkładem koalescencyjnym typu PF za osuszaczem, celem usunięcia ewentualnych drobin sorbentu skruszonego w wyniku ruchu powietrza w trakcie pracy osuszacza.

Dane techniczne


Model

Wydajność

Przyłącze

Wymiary

Waga
l/min m³/h BSP [mm] [kg]
HL.0003 30 2 1/4″ 110x50x375 2
HL.S012 120 7 1/4″ 170x70x530 5,6
HL.R012 120 7 1/4″ 175x105x530 6,1
HL.0030 300 18 3/8″ 218x100x575 10.5
HL.0040 667 40 1/2″ 400x320x1165 47
HL.0080 1333 80 1/2″ 430x360x1585 83
HL.0120 2000 120 1″ 485x460x1630 130
HL.0160 2667 160 1″ 550x500x1350 160
HL.0200 3333 200 1″ 550x500x1650 200
HL.0400 6667 400 1 1/2″ 825x530x2160 325
HL.0480 8000 480 1 1/2″ 796x550x2380 465
HL.0750 12000 750 2″ 970x620x2117 630
HL.0900 15000 900 2″ 970x620x2305 700
HL.1200 20000 1200 2 1/2″ 1200x710x2475 918
HL.1500 25000 1500 2 1/2″ 1200x710x2790 1100
HL.2000 33333 2000 2 1/2″ 1370x853x2470 1250

Do pobrania

Osuszacze Adsorbcyjne HL-HU-KDD

Instrukcja obsługi OMI HL0003 HLS-R012-HL0030

Instrukcja obsługi OMI HL 40-1800
