Osuszacze adsorpcyjne HB (regeneracja na gorąco)

Standardowe parametry odniesienia:
Temperatura wlotowa osuszacza: 35°C (max. 50°C)
Ciśnienie pracy: 7 bar
Cykl praca/oczyszczanie złoża: 240 min/240 min
Punkt rosy przy ciśnieniu 7 bar: -40°C
Zasilanie: 40/3/50

Opis

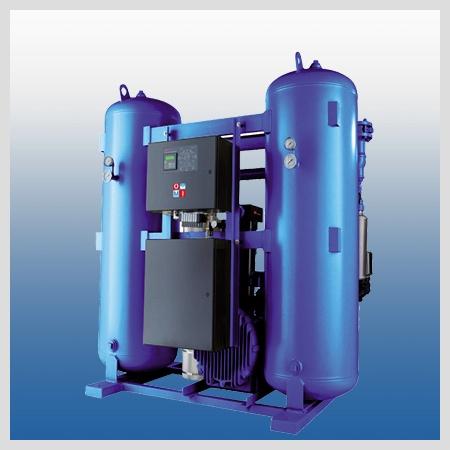

Osuszacz adsorpcyjny HB (regeneracja na gorąco)



Zasada działania osuszacza adsorpcyjnego regenerowanego przez nadmuch:

       W pierwszej fazie działanie osuszaczy jest analogiczne jak w przypadku osuszaczy adsorpcyjnych regenerowanych na zimno – sprężone powietrze jest kierowane do pierwszej kolumny, gdzie wilgotne sprężone powietrze przechodzi przez złoże sorbentu i jest tam osuszane. Wilgotne złoże wymaga dla swojego prawidłowego działania zregenerowania, czyli oddania wilgoci. W przypadku osuszaczy z regeneracją przez nadmuch powietrza odbywa się to w ten sposób, że osuszacz wykorzystując własną, wysokowydajną dmuchawę o działaniu odśrodkowym kieruje powietrze atmosferyczne przez podgrzewacze elektryczne do kolumny ze złożem sorbentu. Analogicznie jak w przypadku osuszaczy adsorpcyjnych, przez cały czas w obu kolumnach osuszacza trwa naprzemiennie albo proces osuszania sprężonego powietrza albo proces regeneracji złoża nadmuchanym powietrzem atmosferycznym.

Seria osuszaczy HB z regeneracją przez nadmuch powietrza jest typem osuszaczy, w których odmiennie jest rozwiązana sprawa regeneracji złoża sorbentu.Ten typ osuszaczy nie wykorzystuje do regeneracji złoża sorbentu sprężonego powietrza ze sprężarki, w związku z czym zużycie energii może być mniejsze w stosunku do osuszaczy regenerowanych na zimno nawet o 40%. Stąd ten typ osuszaczy jest przeznaczony do aplikacji gdzie wymagane są duże przepływy sprężonego powietrza i oszczędność energii przynosi ogromne zmniejszenie kosztów.

Dane techniczne

Delta-Technika
Model
Delta-Technika
Wydajność
Delta-Technika
Przyłącze
Delta-Technika
Wymiary
Delta-Technika
Waga
l/min m³/h BSP [mm] [kg]
HB 500 8333 500 1 1/2″ 1334x813x1727 670
HB 900 15000 900 2″ 1435x864x2023 958
HB 1400 23333 1400 3″ 1626x1194x2184 1451
HB 1800 30000 1800 3″ 1994x1219x2032 1710
HB 2200 36667 2200 3″ 1994x1219x2032 1857
HB 2600 43333 2600 3″ 2134x1397x2337 2504
HB 3200 53333 3200 DN 125 2134x1524x2337 2775
HB 3900 65000 3900 DN 125 2134x1524x2337 3138
HB 5300 88333 5300 DN 150 2438x1676x2489 4417
HB 7000 116667 7000 DN 150 2591x1930x2286 5524
HB 9300 155000 9300 DN 150 3505x2210x2464 6072
HB 10600 176667 10600 DN 150 3810x2337x2616 7264
HB 14900 248333 14900 DN 200 4267x2489x2667 9035
