Zawory kulowe dwuczęściowe 400 402

Napęd: dźwignia ręczna/napęd obrotowy

Materiał korpusu: AISI 304/316

Uszczelnienie: PTFE

Ciśnienie maksymalne: 69 bar

Zakres temperatur: -20°C ÷ +180°C

Kołnierz: wg ISO5211

Przyłącze: gwint wewnętrzny BSP

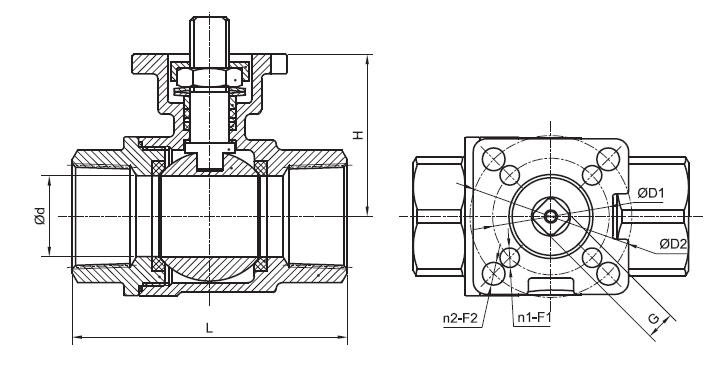

Dane techniczne

Symbol Przyłącze L φd H φD1 n1-F1 φD2 n2-F2 G ISO 5211
400 402-12 1/2″ 62 15 36 36 4-6 42 4-6 9 F03 F04
400 402-34 3/4″ 67 20 40 36 4-6 42 4-6 9 F03 F04
400 402-1 1″ 79,5 25 46 42 4-6 50 4-7 11 F04 F05
400 402-114 1 1/4″ 93,5 32 52,5 42 4-6 50 4-7 11 F04 F05
400 402-112 1 1/2″ 113 38 62 50 4-7 70 4-9 14 F05 F07
400 402-2 2″ 118 50 73 50 4-7 70 4-9 14 F05 F07
