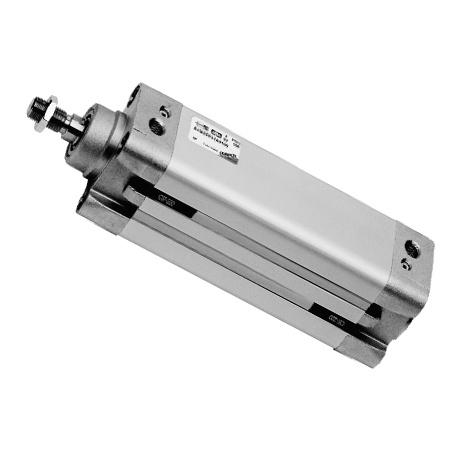

Seria 61

– Wykonane zgodnie ze standardami ISO 15552

– Tłoczysko ze sali nierdzewnej

– Regulowana amortyzacja pneumatyczna

– Możliwość wykonania wersji specjalnych

Opis

Siłowniki serii 61 zostały wykonane zgodnie z normą DIN/ISO 6431. Profil aluminiowy zapewnia dużą estetykę wyrobu, a odpowiednie rowki usytuowane na trzech bokach profilu umożliwiają bardzo wygodny, bezpośredni montaż bezdotykowych czujników położenia tłoka. Czujniki te są całkowicie schowane w profilu. Cztery szpilki ściągające usytuowane wewnątrz profilu zapewniają niezawodne połączenie głowic siłownika z korpusem. Siłowniki te posiadają regulowaną amortyzację pneumatyczną. Dodatkowo wbudowane są elementy amortyzacji mechanicznej, której podstawowym celem jest zmniejszenie hałaśliwości wywołanej uderzeniami tłoka w głowice (do Φ 100 mm).

Rodzaj konstrukcji Ze śrubami ściągającymi (schowane w profilu)
Działanie Podwójnego, pojedynczego działania lub tandem
Materiały głowice – aluminium
tłoczysko – stal nierdzewna
uszczelnienie – NBP
Zakres skoków 10 – 2500 mm
Dostępne średnice φ 32, 40, 50, 63, 80, 100, 125
Zakres temperatur 0°C ÷ 80°C (dla suchego powietrza -20°C)
Zakres ciśnień 1 ÷ 10 bar (podwójnego i pojedynczego działania)
Prędkość 10 ÷ 1000 mm/sec (bez obciążenia)
Czynnik roboczy powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)
