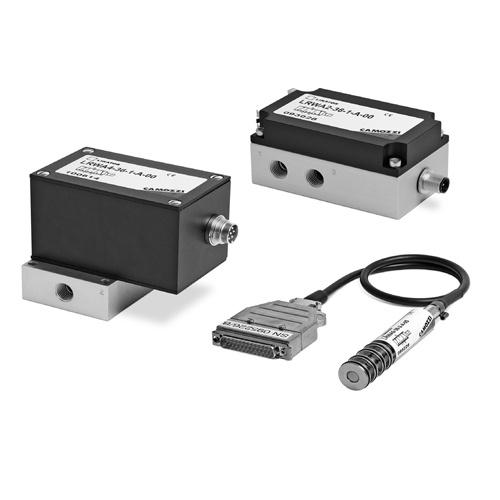

Serwozawory przepływu serii LR, LRWA0, LRWA2, LRWA4

Typ 3/3

Opis

Seria LRWA0:
– podstawowa wersja w wykonaniu nabojowym
– uniwersalny montaż dla różnych aplikacji
– napędzany przez silnik elektryczny serwo z pętlą sprzężenia zwrotnego, uszczelnienie metal-metal
– oszczędność miejsca przy wysokim przepływie
– elektrycznie zamknięta pętla sprzężenia do dużej precyzji
– dwie wielkości średnicy przepływowej 4 mm oraz 6 mm
Jest to podstawowa wersja zaworu typu 3/3 w wykonaniu nabojowym, do regulacji natężenia przepływu. Sprzężenie zwrotne zapewnia wbudowany enkoder wewnętrzny.Silnik wykonuje obrót w zakresie kąta +/- 30º, mierzony przez czujnik elektroniczny, otwierając kanały przepływowe, wykrojone w tłoczku, proporcjonalnie do zadanego sygnału wejściowego. Wykonanie nabojowe umożliwia zwartą zabudowę zespołu w korpusie dostosowanym do określonej aplikacji.

Seria LRWA2:
– napędzany przez silnik elektryczny serwo z pętlą sprzężenia zwrotnego, uszczelnienie metal-metal
– oszczędność miejsca przy wysokim przepływie
– elektroniczna kontrola: precyzja przy małych stratach zasilania
– sterowanie elektroniczne
– dwie wielkości średnicy przepływowej 4 mm oraz 6 mm
– korpus montowany na standardowej szynie DIN
Serwozawory regulacji przepływu, w których nabojowy zespół sterujący, identyczny jak dla wersji LRWA0, wbudowany jest w blok z wyprowadzonymi gniazdami gwintowanymi G1/4. Na korpusie zamontowany jest układ sterowania elektronicznego. Korpus może być montowany na standardowej szynie DIN. Dwa zatrzaski pozwalają na montaż bez żadnych dodatkowych narzędzi do szyny DIN 35 mm. Kompaktowa konstrukcja zapewnia oszczędność miejsca i kosztów.

Seria LRWA4:
– napędzany przez silnik elektryczny serwo z pętlą sprzężenia zwrotnego, uszczelnienie metal-metal
– oszczędność miejsca przy wysokim przepływie
– elektrycznie zamknięta pętla sprzężenia do dużej precyzji
– zintegrowany zespół elektroniczny
– dwie wielkości średnicy przepływowej 4 mm oraz 6 mm
– montaż na płycie przyłączeniowej
Serwozawory regulacji przepływu, w których zarówno część pneumatyczna jak i sterowanie elektroniczne zabudowane są w korpusie (górna część). Cały zespół montowany może być na płycie przyłączeniowej i na bloku z wyprowadzonymi gniazdami gwintowanymi G1/4.
