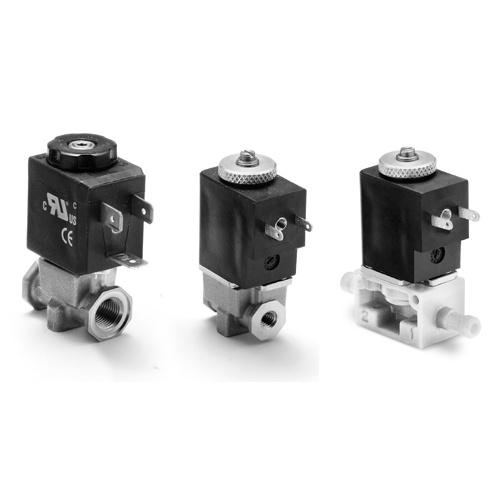

Zawory proporcjonalne Serii AP

Zawory proporcjonalne typu 2/2, NC (normalnie zamknięte)

– dostępne w dwóch wielkościach 16 mm oraz 22 mm
– regulacja ciśnienia przez zaworowe zespoły sterowania PWM lub elektrycznie
– otwarta pętla kontroli przepływu

Opis

Zawory proporcjonalne serii AP o nominalnych średnicach od 0.8 do 2.4 mm stosowane są, kiedy wymagany jest otwarty przepływ, do gazów, czy do opróżniania zbiornika przez  podciśnienie. Seria AP została stworzona w celu optymalizacji i zmniejszenia oporów tarcia. Przepływ na wyjściu jest proporcjonalny do sygnałów formowanych przez zaworowe zespoły sterowania PWM  lub sygnał elektryczny. Jako że zawory tej serii mogą pracować w próżni, ciśnienie minimalne nie jest wymagane.

Dane

Typ zaworu 2/2 NC
Gniazda M5, G1/8″
Histereza 16mm <7%
22 <5%
Powtarzalność 16mm <5%
22 <3%
Temperatura pracy 0°C ÷ 60°C
Medium powietrze filtrowane
Materiały korpus-mosiądz/PVDF (tylko dla 16 mm)
uszczelki-NBR
