Zawory sterowane nożnie serii 2 oraz 3

Seria 3: Gniazdo G1/4,  typ 5/2 – NC / NO

Seria 2: Gniazdo M5, przewód 4/2, typ 3/2 – NC

Opis

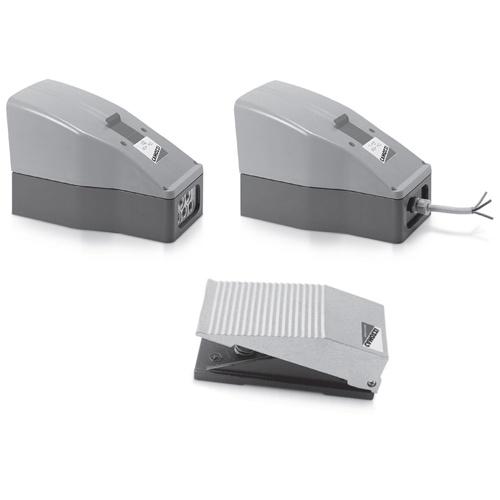

Zespół sterowania nożnego może być wykonany w wersji z zaworem pneumatycznym lub z przełącznikiem elektrycznym. Zawór pneumatyczny jest typu 5/2 z gniazdami G1/4, wykonanymi w płaszczyźnie czołowej zespołu, co ułatwia montaż. Zawór typu 3/2 można uzyskać poprzez zakorkowanie zbędnego wyjścia.
Element elektryczny wykonany jest w postaci prostego przełącznika styków elektrycznych z czołowym wyprowadzeniem przewodów (PG9).

Dane

Rodzaj konstrukcji tłoczkowa
Typ zaworu 5/2, 3/2 NC
Materiały Seria 3: korpus-aluminium, tłoczek-stal nierdzewna, uszelnienie-NBR
Seria 2: korpus-aluminium, uszczelnienie-NBR
Gniazda Seria 3: G1/4″
Seria 2: M5, przewód 4/2
Temperatura otoczenia 0°C ÷ 50°C (dla suchego powietrza -10°C)
Temperatura medium 0°C ÷ 50°C
Czynnik roboczy powietrze filtrowane*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)

Do pobrania

zawory nozne seria 2 i 3
