Zawory typu miniklamki serii 2

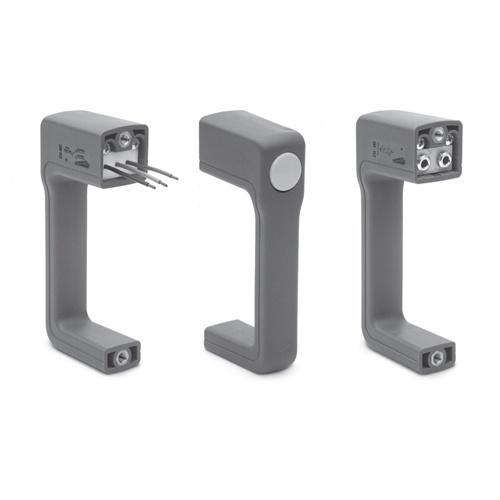

Klamka z wbudowanym zaworem typu 3/2 NC oraz NO

Klamka z wbudowanym mikroprzełącznikiem

Opis

Dostępne są klamki z wbudowanym pneumatycznym mikrozaworem typu 3/2 lub z elektrycznym mikroprzełącznikiem.
Wytrzymała konstrukcja szczególnie odpowiednia do łączenia z innymi elementami.

Dane

Rodzaj konstrukcji grzybkowa (NC)
Typ zaworu 3/2 NC, NO
Materiały korpus-aluminium
tłok-stal nierdzewna
uszelki-NBR
Gniazda wtykowe φ4 mm
Ciśnienie pracy 2 ÷ 8bar
Przepływ QN 60 Nl/min.
Temperatura otoczenia 0°C ÷ 60°C
Temperatura medium 0°C ÷ 50°C
Czynnik roboczy powietrze filtrowane*
Siła przesterowania dla 6 bar 13N

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)

Rodzaj konstrukcji przełączik styków
Przyłącza elektryczne 3 przewody φ2,2 mm
NC-przewód czarny
NO-przewód niebieski
Rodzaj montażu w dowolnym położeniu
Temperatura pracy 0°C ÷ 70°C
Klasa zabezpieczeń IP40
Skok aktywacji 2 mm
Siła przesterowania 5N

Do pobrania

zawory reczne klamkowe seria 2
