Zawory aksjalne serii 200

– Alternatywa dla zaworu kulowego z napędem pneumatycznym

– Sterowanie sygnałem pneumatycznym lub elektropneumatycznym

– Zwarta budowa

– Bardzo małe wymiary

– Dowolna pozycja montażu

– Duże przepływy

– Niskie straty ciśnienia

Opis

Zawory aksjalne 2/2 występują w wersji podwójnego lub pojedynczego działania, normalnie zamknięte (NC) lub normalnie otwarte (NO) – powrót sprężyną

Zawory te są dostępne jak zawory pneumatyczne ( seria 200 i 201) oraz jako zawory elektropneumatyczne (seria 202)

Posiadają przyłącze sterujące pod zawór wg NAMUR



Przyłącze: G 3/8″ – 2″

Matriał: AISI 304/316

Uszczelnienie zaworu: NBR (powietrze, olej), FKM (większość cieczy), EPDM (gorąca woda i para)

Medium: sprężone powietrze, woda

Ciśnienie maksymalne: 10 bar

Temperatura medium: od -20°C do +80°C (NBR)
od -20°C do +150°C (FKM)
od -20°C do +150°C (EPDM)

Pozycja montażu: dowolna

Szczelność dla próżni: 740 mm Hg

Ciśnienie sterujące: 3-8 bar w zaworze dwustronnego działania
4,2-8 bar w zaworze pojedynczego działania





Dane techniczne

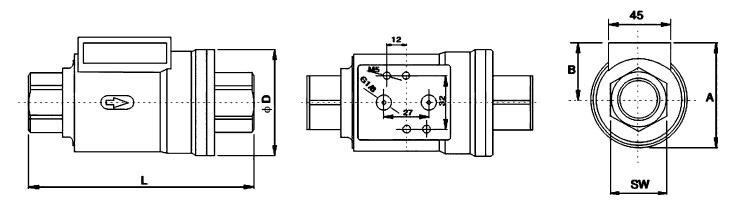

KOD Przyłącze A [mm] D [mm] SW [mm] B [mm] L [mm] waga [kg]
DN10 3/8″ 54 46 22 31 98 0,8
DN15 1/2″ 59 52 26,5 33 112 18
DN20 3/4″ 70 64 32 38 135 1,5
DN25 1″ 76 69 41 41 143 1,92
DN32 1 1/4″ 92 86 50 49 165 3,06
DN40 1 1/2″ 102 96 56 54 180 3,76
DN50 2″ 114 108 70 60 207 5,71
