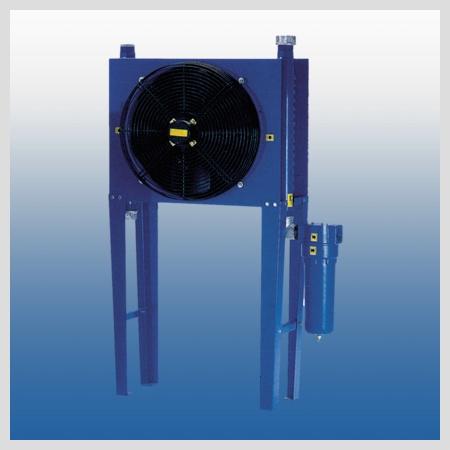

Chłodnice wtórne z silnikiem elektrycznym

Opis

Chłodnice wtórne mają za zadanie schłodzenie gorącego powietrza wychodzącego ze sprężarki do temperatury +30°C ÷ +45°C i to tutaj ma miejsce pierwszy etap uzdatniania sprężonego powietrza. Wskutek ochłodzenia sprężonego powietrza za pomocą wody (chłodnice wtórne wodne) lub powietrza (chłodnice wtórne powietrzne) skrapla się największa część wilgoci zawartej w sprężonym powietrzu. Skroplony kondensat jest usuwany a pomocą cyklonowego separatora znajdującego się bezpośredni za chłodnicą.

Dane techniczne

Model Lt/min kW V/Hz BSP LxDxH [cm] Masa [kg]
RA 10 1000 0,10 230/1/50 1″ 270x600x960 19
RA 20 2000 0,24 230/1/50 1″ 270x600x960 20
RA 30 3000 0,40 400/3/50 1 1/2″ 330x820x1150 29
RA 40 4000 0,29 400/3/50 1 1/2″ 330x820x1150 32
RA 50 5000 0,29 400/3/50 2″ 360x1030x1360 49
RA 65 6500 0,52 400/3/50 2″ 360x1030x1360 51
RA 80 8000 0,52 400/3/50 2″ 380x1030x1360 53
RA 120 12000 0,55 400/3/50 2″ 610x1030x1360 97
RA 160 16000 0,55 400/3/50 2 1/2″ 610x1030x1360 120

Do pobrania

Chłodnice Wstępne
