Seria 16, 24, 25



– Wykonane zgodnie ze standardami CETOP RP52P, DIN/ISO 6432

– Pojedynczego lub podwójnego działania

– Głowice aluminiowe anodowane

– Rura cylindryczna i tłoczysko ze stali nierdzewnej

Opis

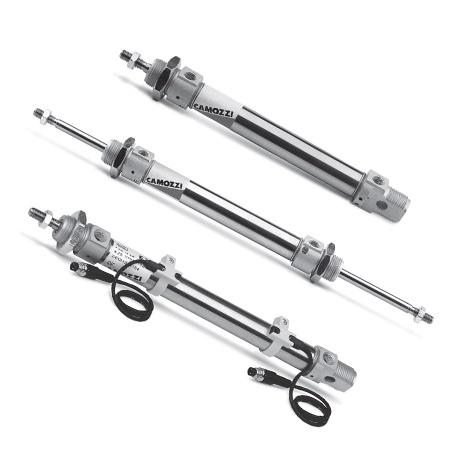

Minisiłowniki serii 16, 24, 25 zostały wykonane zgodnie z normą ISO 6432. Właściwy dobór materiałów zapewnia możliwość doskonałej i niezawodnej pracy. Metoda połączenia głowic z tuleją cylindryczną zapewnia doskonałą współosiowość tych elementów. Ponieważ siłowniki serii 16 i 24 mogą pracować z wysokimi prędkościami, aby zredukować obciążenia dynamiczne i hałas wprowadzono specjalny, sprężysty pierścień amortyzujący. Seria 25 posiada regulowaną amortyzację pneumatyczną tłoka w skrajnych położeniach. Siłowniki serii 24 i 25 są wyposażone w magnes dla bezdotykowej sygnalizacji położenia. Siłowniki mogą być wyposażone w różnorodny osprzęt pomocniczy zwiększający możliwości i ułatwiający zabudowę w różnorodnych warunkach. Siłowniki tego typu w specjalnych wykonaniach umożliwiają pracę w warunkach środowiska agresywnego oraz w wysokich temperaturach.

Rodzaj konstrukcji Zagniatana
Działanie Podwójnego lub pojedynczego działania
Materiały głowice – aluminium
rura cylindryczna – stal nierdzewna
tłoczysko – aluminium
uszczelki – NBR/PU
Zakres skoków Seria 16:
φ 8-10: 10-250 mm
φ 12: 10-300 mmSeria 24 i 25:
φ 16: 10-600 mm
φ 20-25: 10-1000 mm
Zakres temperatur 0°C ÷ 80°C (dla suchego powietrza -20°C)
Zakres ciśnień 1 ÷ 10 bar (podwójnego działania); 2 ÷ 10 bar (pojedynczego działania)
Prędkość 10 ÷ 1000 mm/sec (bez obciążenia)
Czynnik roboczy powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)
