Zawory sterowane mechanicznie serii 1 oraz 3

Seria 1:  typ 3/2 oraz 5/2, gniazda G1/8 oraz G1/4

Seria 3:  typ 3/2 oraz 5/2, gniazda G1/8

Opis

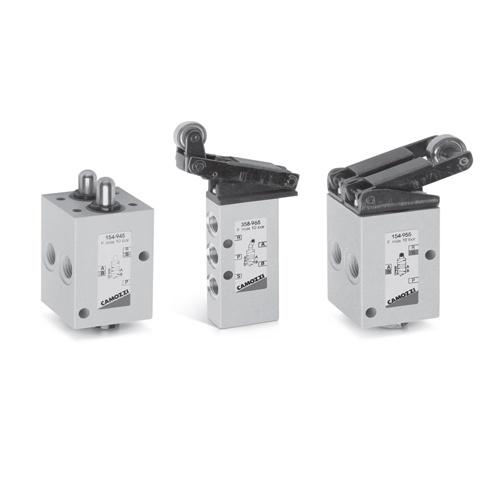

Zawory sterowane mechanicznie zostały zaprojektowane z trzema typami sterowania:
– popychacz
– dźwignia z rolką
– rolka z dźwignią łamaną

W każdym przypadku ruch powrotny realizowany jest sprężyną.

Dane

Rodzaj konstrukcji grzybowa
Typ zaworu 3/2, 5/2
Materiały korpus-aluminium
popychacz-mosiądz
uszczelki-NBR
Gniazda G1/8″, G1/4″
Temperatura medium 0°C ÷50°C
Czynnik roboczy powietrze filtrowane*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)
