Zawory sterowane ręcznie

Konstrukcja: tłoczkowa

Materiał: korpus- aluminium
tłok- stal nierdzewna
uszczelki- NBR

Zakres temperatur: -5÷ +60°C

Medium: powietrze filtrowane

Zakres ciśnień: 0 – 10 bar

Dane techniczne

Symbol Przyłącze Średnica nominalna
[mm]
Funkcja Schemat
TG-2311B-06 G 1/8″ 6 3/2 Delta-Technika
TG-2321B-08 G 1/4″ 8
TG-2511B-06 G 1/8″ 6 5/2 Delta-Technika
TG-2521B-08 G 1/4″ 8
TG-2531B-08 G 3/8″ 10
TG 2551B-15 G 1/2″ 15
TG-3521B-08C G 1/4″ 8 5/3
centralnie odcięty
Delta-Technika
TG-3531B-10C G 3/8″ 10
TG-3541B-15C G 1/2″ 15
TG-3521B-08E G 1/4″ 8 5/3
centralnie odpowietrzony
5_3_CO
TG-3531B-10E G 3/8″ 10
TG-3541B-15E G 1/2″ 15

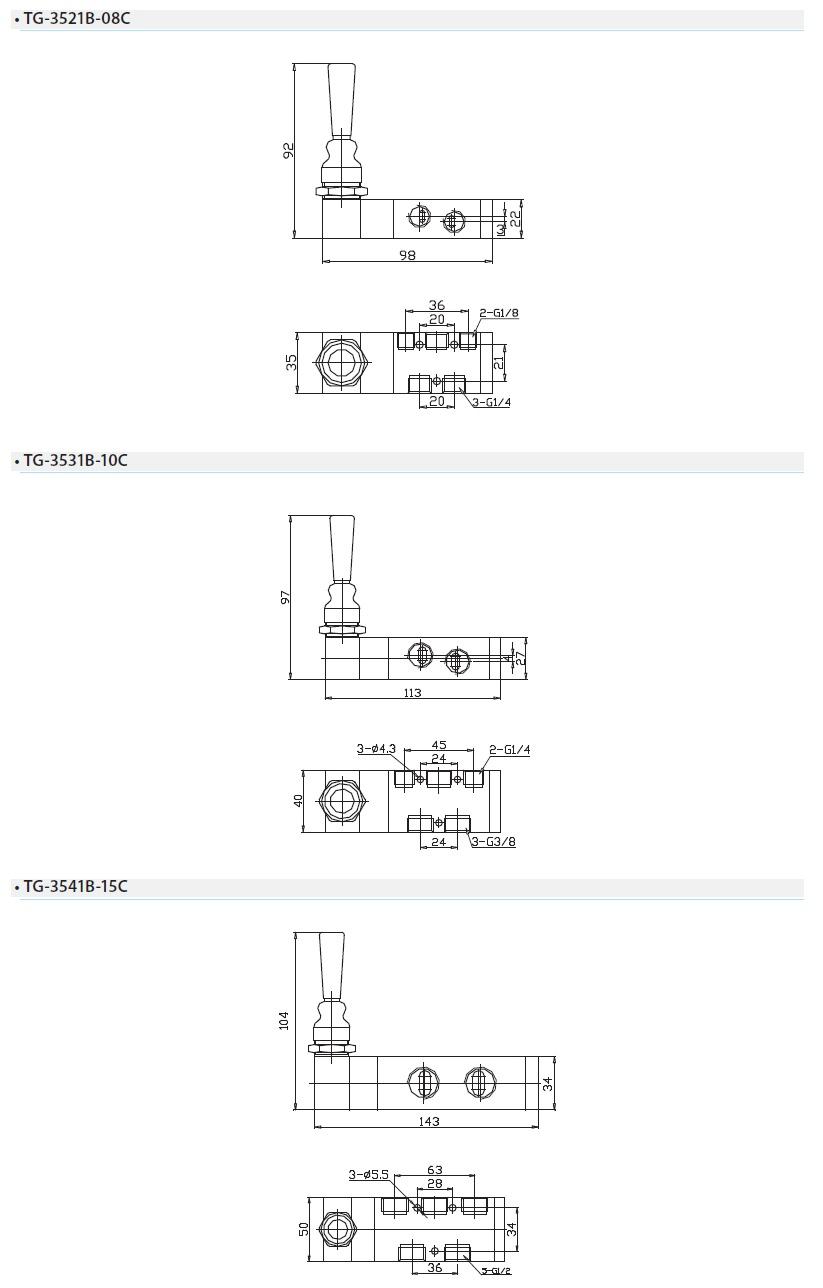

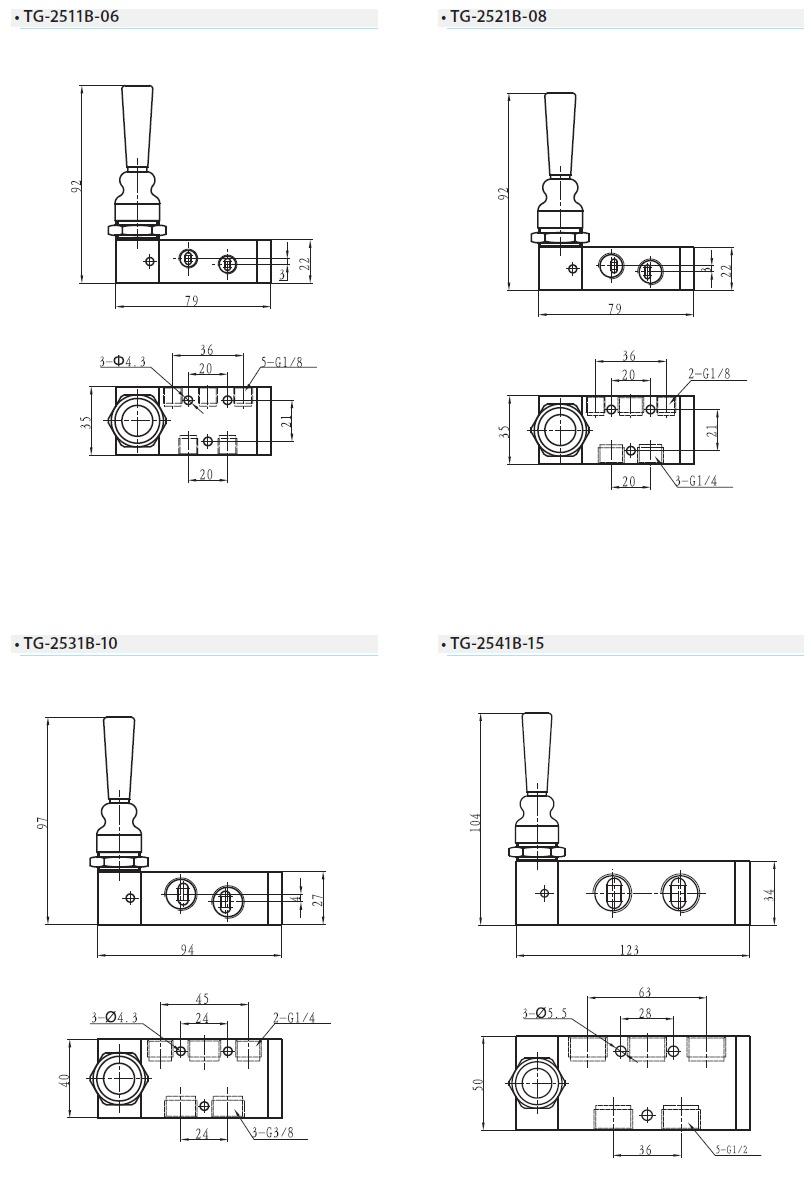

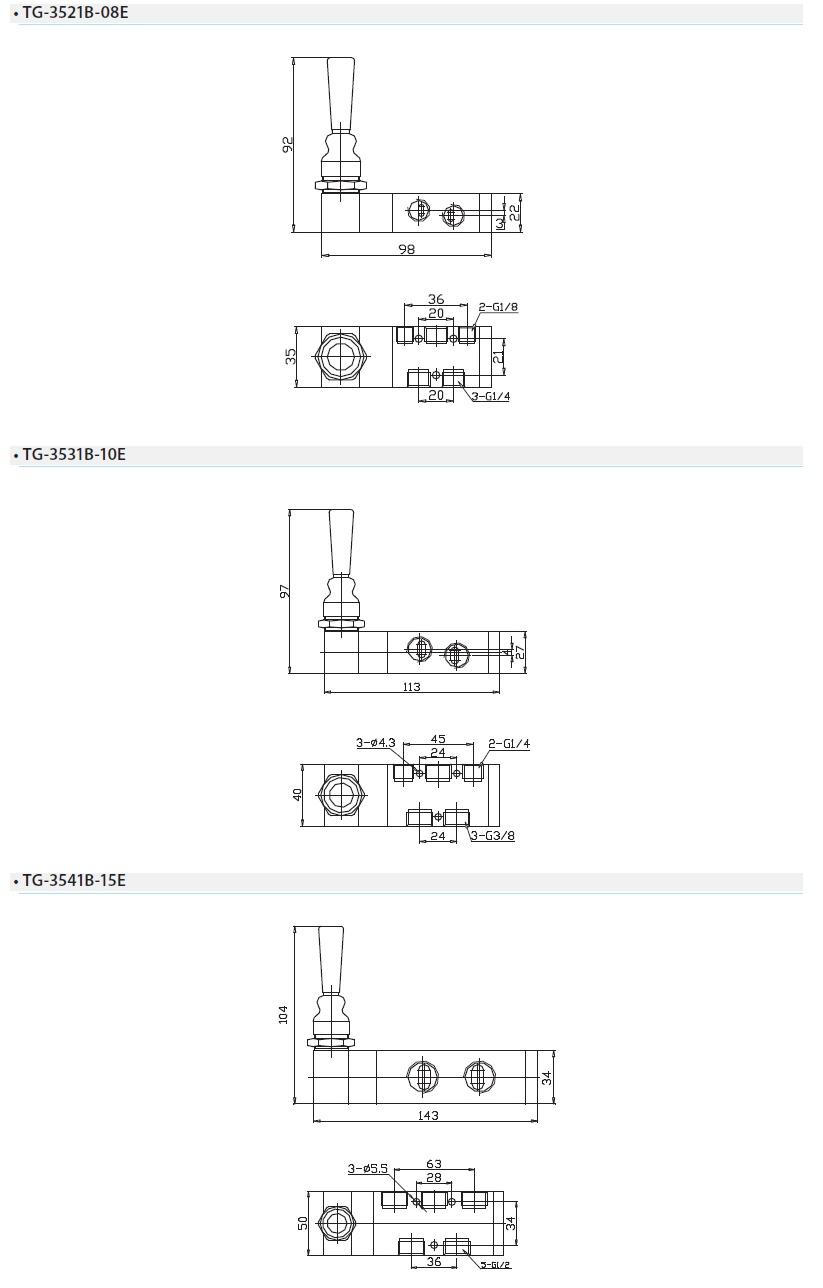

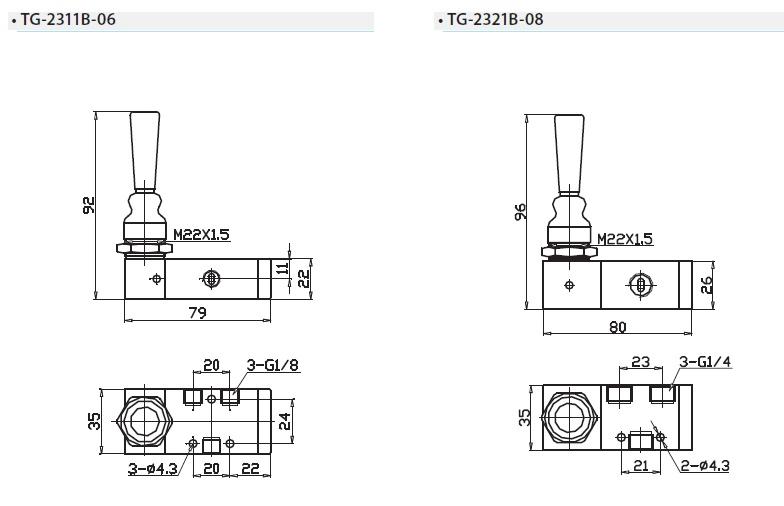

Wymiary

reczne_TG-B_3-2_wymreczne_TG-B_5-2_wymreczne_TG-B_5-3_CC_wymreczne_TG-B_5-3_CO_wym
