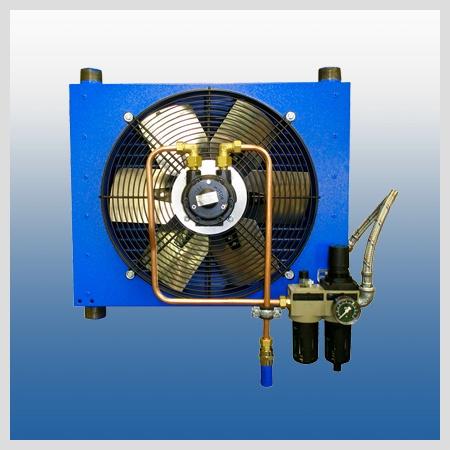

Chłodnica z silnikiem pneumatycznym

Temperatura otoczenia: 25°C (45°C max.)

Ciśnienie pracy: 7 bar

Temperatura powietrza wlotowego: 120°C  (max.)

Opis

Chłodnice wtórne mają za zadanie schłodzenie gorącego powietrza wychodzącego ze sprężarki do temperatury +30°C ÷ +45°C i to tutaj ma miejsce pierwszy etap uzdatniania sprężonego powietrza. Wskutek ochłodzenia sprężonego powietrza za pomocą wody (chłodnice wtórne wodne) lub powietrza (chłodnice wtórne powietrzne) skrapla się największa część wilgoci zawartej w sprężonym powietrzu. Skroplony kondensat jest usuwany a pomocą cyklonowego separatora znajdującego się bezpośredni za chłodnicą.

Dane techniczne

Model Przepływ
[Lt/min]
Max. ciśnienie
[bar]
BSP LxDxH [mm] Masa [kg]
RA-P 10 1000 16 1″ 600x270x955 27
RA-P 20 2000 16 1″ 600x270x955 28
RA-P 30 3000 16 1 1/2″ 820x270x1145 32
RA-P 40 4000 16 1 1/2″ 1030x330x1145 35
RA-P 65 6500 16 2″ 1030x360x1365 51
RA-P 80 8000 16 2″ 1030x380x1405 54
RA-P 120 12000 16 2″ 1030x655x1555 100
RA-P 160 16000 16 2 1/2″ 1030x655x1765 120
