Osuszacz ED

Temperatura wlotowa sprężonego powietrza: +35°C (max. +55°C)
Temperatura otoczenia: +25°C (max. +45°C)Punkt rosy: +3°C (-22 atm)
Ciśnienie robocze: 7 bar

Zasilanie:
ED 18-660: 230-1-50
ED 780-6800: 400/3/50

Opis

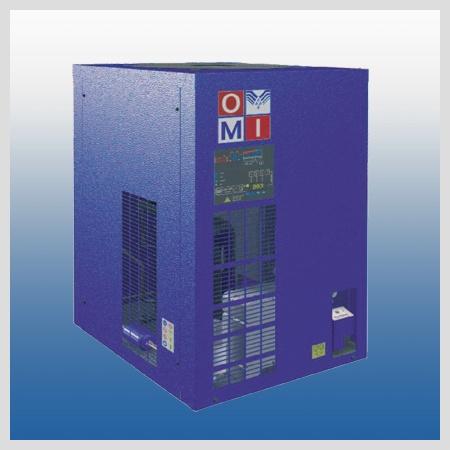

Osuszacz powietrza ED – skuteczne urządzenie z opatentowanym obwodem chłodzenia

Opatentowany obwód chłodzenia zastosowany w urządzeniu osuszacz powietrza ED został tak zaprojektowany, aby mógł automatycznie regulować wydajność chłodzenia, w zależności od ilości i temperatury powietrza i uzdatniania. Ten cel został osiągnięty poprzez wykorzystanie wyjątkowego rozwiązania, jakim jest bez wątpienia wentylator o zmiennej prędkości.

Następną korzyścią, która daje technologia wentylatora o zmiennej prędkości, jest mniejsza liczba lutowanych na twardo złączy, dzięki wyeliminowaniu zaworu rozprężnego i wyłącznika ciśnieniowego wentylatora – co w konsekwencji powoduje większą niezawodność pod względem wycieków. Jeżeli poszukujesz naprawdę wydajnego, bezawaryjnego oraz nowoczesnego osuszacza powietrza, postaw na model linii ED. Zachęcamy także do zapoznania się z pozostałą ofertą produktową, w której znajdziesz inne, równie sprawne osuszacze powietrza. Odwiedź nas w jednym z punktów sprzedaży i sprawdź!

Więcej informacji o osuszaczu powietrza ED znajdziesz w poniższej tabeli.



Współczynnik korekcji dla innej temperatury wlotowej sprężonego powietrza
°C 30 35 40 45 50 55
Fc:2 1.20 1.00 0.85 0.71 0.56 0.42
Współczynnik korekcji dla innego punktu rosy
°C 3 5 7 9 10
Fc:4 1.00 1.09 1.18 1.30 1.33
Współczynnik korekcji dla innego ciśnienia roboczego
bar 3 5 7 10 13 16
Fc:1 0.70 0.85 1.00 1.15 1.22 1.26
Współczynnik korekcji dla innej temperatury otoczenia
°C 25 30 35 40 42 45
Fc:2 1.00 0.96 0.92 0.88 0.85 0.76

Kalkulacja rzeczywistego przepływu = przepływ nominalny x Fc1 x Fc2 x Fc3 x Fc4

Dane techniczne

Model lt/min m³/h kW BSP LxDxH [cm] Masa [kg] Czynnik Ciśnienie [bar]
ED 18 300 18 0,12 3/8″ 30x36x40 19 R134a 16
ED 24 400 24 0,12 3/8″ 30x36x40 19 R134a 16
ED 54 900 54 0,18 1/2″ 37x44x44 26 R134a 16
ED 72 1200 72 0,20 1/2″ 37x44x44 28 R134a 16
ED 108 1800 108 0,41 3/4″ 42x52x56 36 R134a 16
ED 144 2400 144 0,41 3/4″ 42x52x56 42 R134a 16
ED 180 3000 180 0,61 3/4″ 42x52x56 44 R134a 16
ED 225 3750 225 0,60 1″ 48x60x62 48 R134a 16
ED 260 4333 260 0,60 1″ 48x60x62 49 R134a 16
ED 360 6000 360 0,90 1 1/2″ 50x61x98 79 R134a 16
ED 480 8000 480 1,24 1 1/2″ 50x61x98 85 R134a 16
ED 660 11000 660 1,24 2″ 78x72x134 134 R507a 16
ED 780 13000 780 1,90 2″ 78x72x134 164 R507a 16
ED 1000 16667 1000 1,90 3″ 78x72x134 168 R507a 13
ED 1500 25000 1500 2,78 3″ 81x101x154 234 R507a 14
ED 1800 30000 1800 2,78 3″ 81x101x154 234 R507a 14
ED 2250 37500 2250 3,54 3″ 81x101x154 260 R507a 14
ED 2700 45000 2700 5,07 DN 100 90x140x155 351 R507a 16
ED 3600 60000 3600 6,29 DN 125 151x150x157 560 R507a 16
ED 4200 70000 4200 7,29 DN 125 151x150x157 590 R507a 16
ED 5300 88333 5300 9,52 DN 150 151x150x157 665 R507a 16
ED 6000 100000 6000 9,52 DN 150 151x150x157 700 R507a 16
ED 6800 113333 6800 10,98 DN 150 151x150x157 715 R507a 16

Do pobrania

Osuszacze ziębnicze ED

Instrukcja obsługi ED 18-1000

Instrukcja obsługi ED1300-13600
