Seria 52

Opis

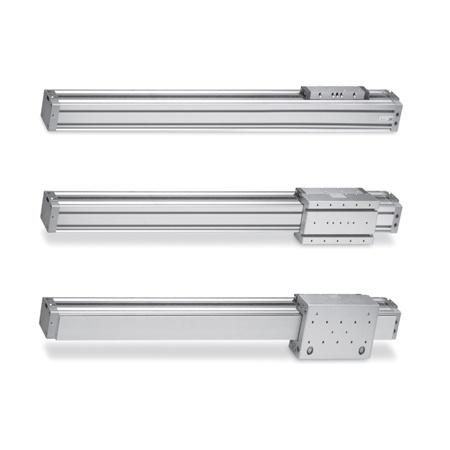

Siłowniki serii 52 dostępne są w 5 różnych rozmiarach (25, 32, 40, 50, 63mm) i 3 wersjach: podstawowej (B), z łożyskiem ślizgowym (G) oraz łożyskami kulkowymi (R).
Stały magnes zamontowany na tłoku umożliwia użycie czujników do sygnalizacji jego położenia. Dodatkowo profil posiada 3 rowki, w których mogą być umieszczone czujniki. Siłownik wyposażony jest również w amortyzację pneumatyczną, która może być regulowana za pomocą śrub umieszczonych w głowicach.

Rodzaj konstrukcji beztłoczyskowe
Działanie podwójnego działania
Materiały korpus – aluminium
uszczelnienie – PU i NBR
Dostępne średnice φ  25, 32, 40, 50, 63
Zakres skoków φ 25: max. 6000 mm
φ 32: max. 5950 mm
φ 40, 50: max. 5900 mm
φ 63: max. 5880 mm
 Przyłącze φ 25, 32: G 1/8″
φ 40: G 1/4″
φ 50, 63: G 3/8″
Prędkość 10 ÷ 1000 mm/sec (bez obciążenia)
Zakres temperatur 0°C ÷ 80°C (dla suchego powietrza -20°C)
Zakres ciśnień 1 ÷ 8 bar
1,5 ÷ 8 bar (φ25 wersja R)
Czynnik roboczy powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)
