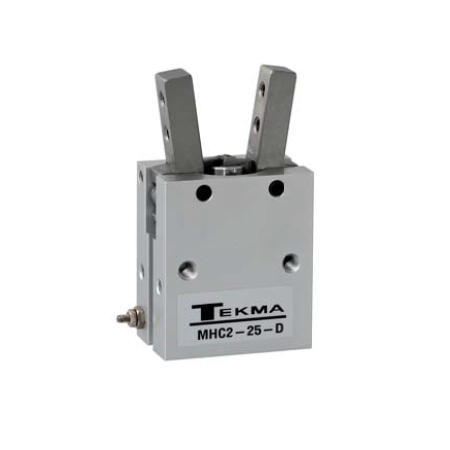

Chwytaki Pneumatyczne

Seria MHC2: φ 10 – 16 – 20 – 25 z magnesem

Opis

Chwytaki pneumatyczne są elementami umożliwiającymi unieruchomienie transportowanego przedmiotu.
Chwytaki o szczękach kątowych są dostępne w czterech rozmiarach w wersjach pojedynczego i podwójnego działania. Zamontowany w standardzie magnes oraz odpowiednie rowki w profilu umożliwiają łatwy i bezpośredni montaż czujnika zbliżeniowego. Otwory montażowe zapewniają szerokie możliwości zamocowania chwytaków oraz umożliwiają podłączenie elementów dodatkowych.

Dane techniczne

Rodzaj kątowy
Działanie pojedynczego i podwójnego działania
Materiały korpus i szczęki – aluminium
tłoczysko – stal nierdzewna
uszczelnienia – NBR
Przyłącze M3 x 0,5 (MHC2-10) lub M5 x 0,8 (pozostałe)
Zakres ciśnienia pracy 1,5 – 7 bar (podwójnego działania), poza MHC2-10: min 2 bar
2,5 – 7 bar (pojedynczego działania), poza MHC2-10: min 3,5 bar
Zakres temperatur 0°C ÷ 60°C
Czynnik powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)

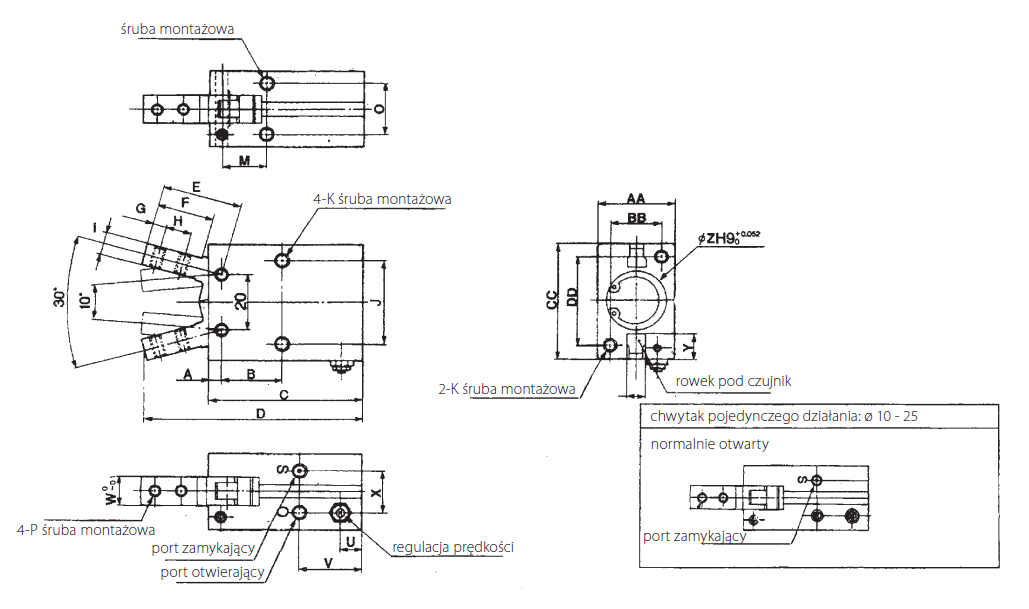

chwytak_wymiary

Średnica A B C D E F G H I J K φL M N
10 2,8 12,8 38,6 52,4 17,2 12 3 5,7 4 16 M3x0,5 2,6 8,8 M3x0,5
16 3,9 16,2 44,6 62,5 22,6 16 4 7 7 24 M4x0,7 3,4 10,7 M4x0,7
20 4,5 21,7 55,2 78,7 28 20 5,2 9 8 30 M5x0,8 4,3 15,7 M5x0,8
25 4,6 25,8 60,2 92 37,5 27 8 12 10 36 M6x1 5,1 19,3 M6
O P Q R Przyłącze
S/T
U V W X Y φZ AA BB CC DD
11,4 M2,5×0,45 9 5,7 M3x0,5 7,2 18,8 6,4 10,4 5,4 11 16,4 12 23 18
16 M3x,05 4 7 M5x0,8 1 18,3 8 13 5,8 17 23,6 15 30,6 22
18,6 M5x0,8 5 9 M5x0,8 7,5 22,2 10 15 9 21 27,6 18 42 32
22 M5x0,8 6 12 M5x0,8 7 23,5 12 20 11,5 26 33,6 52 52 40
