Zawory kulowe trzyczęściowe 400 403

Napęd: dźwignia ręczna/napęd obrotowy

Materiał korpusu: AISI 304/316

Uszczelnienie: PTFE/RPTFE

Ciśnienie maksymalne: 69 bar

Zakres temperatur: -20°C ÷ +180°C

Kołnierz: wg ISO5211

Przyłącze: gwint wewnętrzny BSP

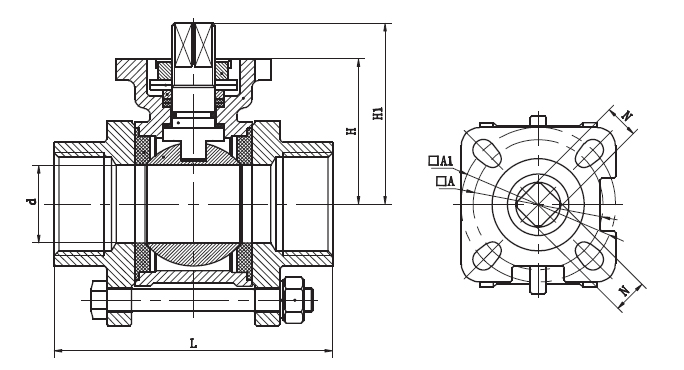

Dane techniczne

Symbol Przyłącze DN d L A A1 H1 H N ISO 5211
400 403-12 1/2″ 15 15 75 36 42 47 39 9 F03 F04
400 403-34 3/4″ 20 20 80 36 42 52 44 9 F03 F04
400 403-1 1″ 25 25 90 42 50 62,5 52 11 F04 F05
400 403-114 1 1/4″ 32 32 110 42 50 68,5 56 11 F04 F05
400 403-112 1 1/2″ 40 38 120 50 70 77,5 65 14 F05 F07
400 403-2 2″ 50 49 140 50 70 90 75 14 F05 F07
